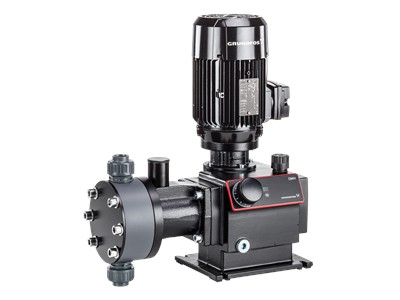

Механические дозировочные насосыСерия: DMH
DMH 403-10 B-SS/V/SS-X-E1A1A1XEMAG
Мембранно-поршневые дозировочные насосы с внешним электродвигателем и гидроприводом
Номер продукта
99587833
EAN код
5713831499503
Вес нетто
36 кг
Вес брутто
44.7 кг
Страна происхождения
DE
Материал
Алюминий
Области применения
- Перекачивание технологических жидкостей
- Промышленное охлаждение
- Обработка технологических сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5713831499503
№ продукта99587833
Наименование продуктаDMH 403-10 B-SS/V/SS-X-E1A1A1XEMAG
Другое
Вес(Нетто)36 кг
Вес(Брутто)44.7 кг
Объем поставки0.995 м³
ТН ВЭД ЕАЭС Код84135040
Cтрана происхожденияDE
Датчик разрыва мембраныНет
Монтаж
Тип входного соединенияRp
Тип напорного соединенияRp
Размер напорного патрубка3/4 inch
Размер всасывающего патрубка3/4 inch
Макс. рабочее давление при 50 Гц10 бар
Макс. допустимое давление на входе0.8 бар
Жидкость
Плотность998.2 кг/м³
Рабочая жидкостьВода
Диапазон температур жидкости-10 .. 90 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаАлюминий
Седло клапанаНержавеющая сталь
Шарик клапанаНержавеющая сталь
Прокладка клапанаFKM
Дозирующая голова, 1 насосStainless steel
Система управления
Тип управленияСтандарт.
Тип подключенияNo plug
Преобразователь частотыНе для ЧРП
Технические данные
СертификатыCE,EAC,CNROHSEX
Макс. вязкость100 mPas
Номинальный расход при 50 Гц403 л/ч
Количество дозирующих головок1
Тип обратного клапана, напорныйСтандартный
Тип обратного клапана, всасывающийСтандартный
Данные электрооборудования
Мощность P10.6 кВт
Сетевая вилкаБез штекера
Степень защиты (IEC 34-5)IP55
Максимальная частота50 Hz
Частота питающей сети50 Hz
Номинальное напряжение3 x 230/400 В
Кабель в комплекте (Да/Нет)Нет
