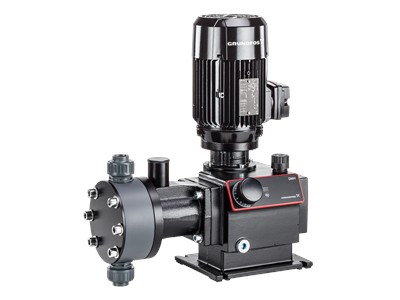

Механические дозировочные насосыСерия: DMH
DMH 550-10 B-PVC/V/C-X-E7U3B8XEMAG
Мембранно-поршневые дозировочные насосы с внешним электродвигателем и гидроприводом
Номер продукта
99587834
EAN код
5713831499527
Вес нетто
37 кг
Вес брутто
45.7 кг
Материал
Алюминий
Области применения
- Перекачивание технологических жидкостей
- Промышленное охлаждение
- Обработка технологических сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5713831499527
№ продукта99587834
Цена без НДС€ 8773
Наименование продуктаDMH 550-10 B-PVC/V/C-X-E7U3B8XEMAG
Другое
Вес(Нетто)37 кг
Вес(Брутто)45.7 кг
Объем поставки0.995 м³
Датчик разрыва мембраныНет
Монтаж
Тип входного соединенияCementing
Тип напорного соединенияConnection pack
Размер напорного патрубка19/27, 20/25
Размер всасывающего патрубка40
Макс. рабочее давление при 50 Гц10 бар
Макс. допустимое давление на входе0.8 бар
Жидкость
Плотность998.2 кг/м³
Рабочая жидкостьВода
Диапазон температур жидкости0 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаАлюминий
Седло клапанаКомпозит
Шарик клапанаКерамика
Прокладка клапанаFKM
Дозирующая голова, 1 насосPlastic
Система управления
Тип управленияСтандарт.
Тип подключенияNo plug
Преобразователь частотыНе для ЧРП
Технические данные
СертификатыCE,EAC,CNROHSEX
Макс. вязкость5 mPas
Номинальный расход при 50 Гц550 л/ч
Количество дозирующих головок1
Тип обратного клапана, напорныйСтандартный
Тип обратного клапана, всасывающийКлапан обратный шариковый, увеличенный
Данные электрооборудования
Мощность P10.6 кВт
Сетевая вилкаБез штекера
Степень защиты (IEC 34-5)IP55
Максимальная частота50 Hz
Частота питающей сети50 Hz
Номинальное напряжение3 x 230/400 В
Кабель в комплекте (Да/Нет)Нет
