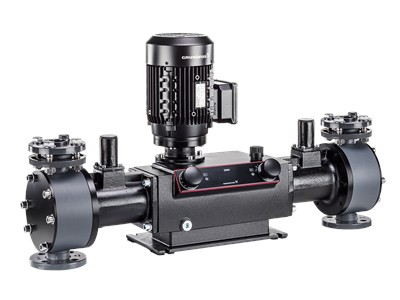

Механические дозировочные насосыСерия: DMH
DMH 1150-10D B-PP/V/G-X-E1B5B5XEMAG
Мембранно-поршневые дозировочные насосы с внешним электродвигателем и гидроприводом
Номер продукта
99822997
EAN код
5713834793561
Вес нетто
95.6 кг
Вес брутто
112 кг
Страна происхождения
DE
Материал
Алюминий
Области применения
- Перекачивание технологических жидкостей
- Промышленное охлаждение
- Обработка технологических сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5713834793561
№ продукта99822997
Наименование продуктаDMH 1150-10D B-PP/V/G-X-E1B5B5XEMAG
Другое
Вес(Нетто)95.6 кг
Вес(Брутто)112 кг
Объем поставки0.324 м³
ТН ВЭД ЕАЭС Код84135040
Cтрана происхожденияDE
Датчик разрыва мембраныНет
Монтаж
Тип входного соединенияWelding
Тип напорного соединенияWelding
Размер напорного патрубка40
Размер всасывающего патрубка40
Макс. рабочее давление при 50 Гц10 бар
Макс. допустимое давление на входе0.8 бар
Жидкость
Плотность998.2 кг/м³
Рабочая жидкостьВода
Диапазон температур жидкости0 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаАлюминий
Седло клапанаПластмасса
Шарик клапанаСтекло
Прокладка клапанаFKM
Дозирующая голова, 1 насосPlastic
Дозирующая голова, 2 насосPlastic
Система управления
Тип управленияСтандарт.
Тип подключенияNo plug
Преобразователь частотыНе для ЧРП
Технические данные
СертификатыCE,EAC,CNROHSEX
Макс. вязкость5 mPas
Номинальный расход при 50 Гц1150 л/ч
Количество дозирующих головок2
Тип обратного клапана, напорныйСтандартный
Тип обратного клапана, всасывающийСтандартный
Данные электрооборудования
Мощность P12 кВт
Сетевая вилкаБез штекера
Степень защиты (IEC 34-5)IP55
Максимальная частота50 Hz
Частота питающей сети50 Hz
Номинальное напряжение3 x 230/400 В
Кабель в комплекте (Да/Нет)Нет
