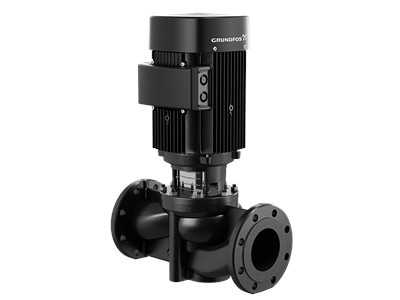

Одноступенчатые насосы "ин-лайн"Серия: TP (B), (I)

TP 80-120/2 A-F-Z-BQQE-HW1

Name: Пневмоэлемент
Address: ул. Елькина, 63, Челябинск, Челябинская область, 454091, RU
Telephone: +7 (351) 750-51-84
Price range: ₽₽

Одноступенчатые насосы типа "ин-лайн" с корпусом из бронзы или нержавеющей стали

Номер продукта

98958041

EAN код

5712604245088

Вес нетто

55.4 кг

Вес брутто

64 кг

Материал

ASTM B505

Области применения

Отопление в коммерческих зданиях
Кондиционирование воздуха в коммерческих зданиях
Центральное отопление

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5712604245088

№ продукта98958041

Цена без НДС

Наименование продуктаTP 80-120/2 A-F-Z-BQQE-HW1

Другое

Вес(Нетто)55.4 кг

Вес(Брутто)64 кг

Объем поставки0.204 м³

Минимальный индекс эффективности, MEI ≥0.70

Монтаж

Монтажная длина360 мм

Код присоединенияF

Допустимое давлениеPN 10

Макс. рабочее давление10 бар

Стандарт соединения трубEN 1092-3

Диаметр трубного присоединенияDN 80

Размер фланца электродвигателяFT115

Стандарт трубного присоединенияDIN

Макс. давление при заданной темп-ре10 бар / 120 °C

Диапазон температуры окружающей среды-30 .. 40 °C

Типовое обозначение, код трубного соединенияF

Жидкость

Плотность998.2 кг/м³

Рабочая жидкостьВода

Диапазон температур жидкости-25 .. 120 °C

Температура перекачиваемой жидкости20 °C

Материалы

Код материалаZ

Корпус насосаASTM B505

Рабочее колесоНержавеющая сталь

Рабочее колесо, EN/DINEN 1.4301

Рабочее колесо, AISI/ASTMAISI 304

Материал корпуса насоcаCuSn10

Типовое обозначение, код материаловZ

Система управления

Преобразователь частотыОтсут.

Технические данные

Тип исполненияA

Исполнение насосаA

Номинальный напор7.91 м

Максимальный напор120 дм

Номинальный расход42.5 м³/ч

Допуски по рабочим хар-камISO9906:2012 3B2

Первичное уплотнение валаBQQE

Код торцевого уплотнения валаBQQE

Текущий диаметр рабочего колеса95 мм

Скорость насоса, при которой расчитаны его характеристики2937 об/м

Данные электрооборудования

Пусковой ток480-540 %

Номинальный ток9.1-8.75 A

Класс энергоэфф-тиIE2

Количество полюсов2

Класс изоляции (IEC 85)F

Степень защиты (IEC 34-5)55 Dust/Jetting

Номинальная скорость2860-2880 об/м

Тип электродвигателя90SE

Частота питающей сети50 Hz

Номинальное напряжение1 x 220-230 В

Номинальная мощность - P21.5 кВт

Cos фи - характеристика мощности0.97-0.98

Встроенная защита электродвигателяPTO

Эффективность двигателя при 3/4 нагрузки81.8-79.9 %

Эффективность электродвигателя при 1/2 нагрузки75.9-72.9 %

Эффективность электродвигателя при полной нагрузке81.3 %
