Одноступенчатые насосы "ин-лайн"Серия: TPE Series 1000, TPE2

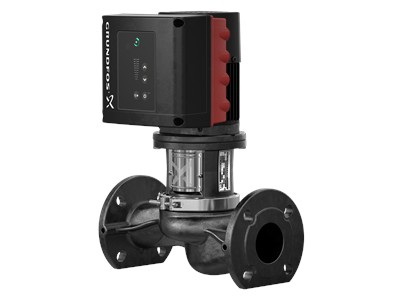

TPE2 80-150 N-AI-F-A-BQQE-HWB

Name: Пневмоэлемент
Address: ул. Елькина, 63, Челябинск, Челябинская область, 454091, RU
Telephone: +7 (351) 750-51-84
Price range: ₽₽

Одноступенчатые насосы типа "ин-лайн" со встроенным частотным преобразователем и датчиком

Номер продукта

98437907

EAN код

5711495011031

Вес нетто

37.2 кг

Вес брутто

45.9 кг

Материал

ASTM class 35

Области применения

Кондиционирование воздуха в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5711495011031

№ продукта98437907

Цена без НДС

Наименование продуктаTPE2 80-150 N-AI-F-A-BQQE-HWB

Другое

Config. file no98819269

Вес(Нетто)37.2 кг

Вес(Брутто)45.9 кг

Объем поставки0.164 м³

Финский номер LVI4616307

Минимальный индекс эффективности, MEI ≥0.70

Монтаж

Монтажная длина360 мм

Код присоединенияF

Допустимое давлениеPN 6

Макс. рабочее давление6 бар

Стандарт соединения трубEN 1092-2

Диаметр трубного присоединенияDN 80

Размер фланца электродвигателя56C

Стандарт трубного присоединенияDIN

Макс. давление при заданной темп-ре6 бар / 120 °C

Диапазон температуры окружающей среды-20 .. 50 °C

Типовое обозначение, код трубного соединенияF

Жидкость

Плотность998.2 кг/м³

Рабочая жидкостьВода

Диапазон температур жидкости-25 .. 120 °C

Температура перекачиваемой жидкости20 °C

Материалы

Код материалаA

Корпус насосаASTM class 35

Рабочее колесоКомпозит

Материал корпуса насоcаEN-GJL-250

Типовое обозначение, код материаловA

Система управления

Панель управленияHMI200 - Стандарт

Функциональный модульFM300 - Advanced (Расширенный)

Преобразователь частотыВстроен.

Технические данные

Тип исполненияAI

Исполнение насосаAI

Номинальный напор9.9 м

Максимальный напор150 дм

Номинальный расход44.5 м³/ч

Допуски по рабочим хар-камISO9906:2012 3B2

Первичное уплотнение валаBQQE

Код торцевого уплотнения валаBQQE

Текущий диаметр рабочего колеса90 мм

Скорость насоса, при которой расчитаны его характеристики3400 об/м

Данные электрооборудования

Номинальный ток2.9-2.4 A

Класс энергоэфф-тиIE5

Количество полюсов0

Класс изоляции (IEC 85)F

Степень защиты (IEC 34-5)IP55

Номинальная скорость360-4000 об/м

Тип электродвигателя90SC

Частота питающей сети50 / 60 Hz

Номинальное напряжение3 x 380-500 В

Номинальная мощность - P21.5 кВт

Cos фи - характеристика мощности0.92-0.85

Встроенная защита электродвигателяELEC

Эффективность электродвигателя при полной нагрузке88.9 %

Документация

Краткие руководства

PDFTPE, NKE, NBE, TPED (Quick Guide)

Прочее

PDFTPE2, TPE2 D, TPE3, TPE3 D (Сервисная инструкция)PDFTP серии 400 (Сервисная инструкция)PDFE-Pumps (Сервисная инструкция)PDFTP, TPD, TPE, TPED серии 300 (Сервисная инструкция)PDFTPE2, TPE2 D, TPE3, TPE3 D (Impeller, neck ring, shaft, shaft seal)PDFTPE2, TPE2 D, TPE3, TPE3 D (Recommended spare parts) (Service Kit Catalogue)PDFTPE2, TPE2 D, TPE3, TPE3 D (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Recommended spare parts) (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Service Kit Catalogue)PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (КАТАЛОГ GRUNDFOS)PDFTPE серии 1000, TPE серии 2000, от 22 до 55 кВт (RU/KZ/KG/AM version) (PIOI)PDFТРЕ(D), NB(G)E, NK(G)E, TPE(D) серии 2000, NBE серии 2000до 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE, TPED серии 2000 свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE(D), NK(G)E, NB(G)E свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTP, TPD, TPE, TPED (RU/KZ/KG/AM version) (PIOI)PDFTPE2 (D), TPE3 (D) (RU/KZ version) (PIOI)PDFTPE3

Руководства по монтажу и эксплуатации

Технические данные

PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (Data booklet)
