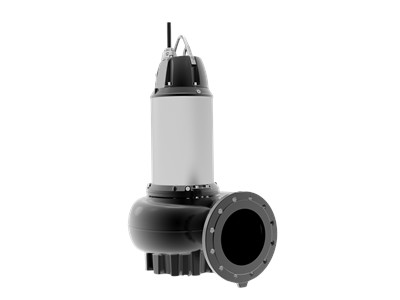

Погружные канализационные насосыСерия: SE/SL Range 52 (9-30 kW)
SE.150.220.4.52H.N.51D.A
Погружные и сухой установки Grundfos SE/SL канализационные насосы (9-30 kW) оснащены либо S-образной трубой® (SE/SE1/SE2 and SL/SL1/SL2) либо рабочим колесом SuperVortex (SLV). Свободный проход через насос варьируется from 35-125 mm в зависимости от размера и гидравлического варианта.
Номер продукта
No.99959213
Области применения
- Коммерческая канализация
- Очистка и повторное использование промышленных стоков
- Транспортировка сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715114738606
№ продукта99959213
Наименование продуктаSE.150.220.4.52H.N.51D.A
Другое
Вес (нетто)343 kg
Вес (брутто)371 kg
Объем поставки1.04 m³
Монтаж
Frame range52
Inst dry/wetDRY/SUBMERGED
Auto-coupling97695489
Inst vertical92837293
Inst horizontal99867050
Pressure ratingPN 10
Size of inlet connectionDN 150
Size of outlet connectionDN 150
Maximum installation depth20 m
Стандарт фланцевDIN
Макс. рабочее давление8 bar
Диапазон температуры окружающей среды-20 .. 40 °C
Жидкость
Плотность998.2 kg/m³
Диапазон температур жидкости10 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
MotorCast iron
Shaft sealSIC
Secondary shaft sealSIC/CARBON
Корпус насосаCast iron
Рабочее колесоCast iron
Управление
Moisture sensorwith moisture sensors
Технические данные
Maximum flow144 l/s
Curve toleranceISO9906:2012 3B
Type of impellerOPEN S-TUBE
Lifting height classH
СертификатыCE,EAC,RCM
Cooling jacket (Yes/No)Y
Максимальный напор33.3 m
Данные электрооборудования
Cable size7G6+5X1.5ST
Cable typeS1BN8-F
Cos phi 1/10.85
Cos phi 1/20.70
Cos phi 3/40.76
Rated speed1476 rpm
Rated current45-41/26-25 A
Explosion proofno
Method of startY/D
Cable resistance3.30 mOhm/m
Rated power - P222 kW
Starting current243 A
Voltage tolerance+10/-10 %
Winding resistance0.390 Ohm
Max starts per hour20
Length of power cable10 m
Rated current at no load20.1 A
Built-in motor protectionKLIXON
Число полюсов4
Motor efficiency at 1/2 load86 %
Motor efficiency at 3/4 load88 %
Motor efficiency at full load88 %
Номин. напряжение3 x 380-415/660-690 V
Класс изоляции (IEC 85)H
Степень защиты (IEC 34-5)IP68
Частота питающей сети50 Hz
Потребляемая мощность P125 kW
Максимальное потребление тока43 A
