Одноступенчатые насосы "ин-лайн"Серия: TPD

TPD 150-70/6 A-F-B-BQQE-JW5

Name: Пневмоэлемент
Address: ул. Елькина, 63, Челябинск, Челябинская область, 454091, RU
Telephone: +7 (351) 750-51-84
Price range: ₽₽

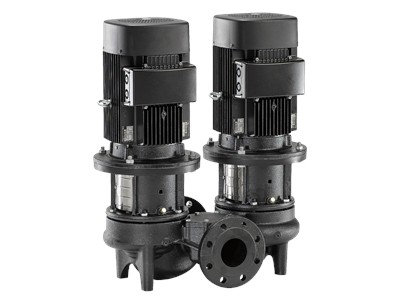

Сдвоенные одноступенчатые насосы типа "ин-лайн"

Номер продукта

96110038

EAN код

5700396990231

Вес нетто

551 кг

Вес брутто

594 кг

Материал

ASTM class 35

Области применения

Кондиционирование воздуха в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5700396990231

№ продукта96110038

Наименование продуктаTPD 150-70/6 A-F-B-BQQE-JW5

Другое

Вес(Нетто)551 кг

Вес(Брутто)594 кг

Объем поставки1.87 м³

Минимальный индекс эффективности, MEI ≥0.67

Монтаж

Монтажная длина800 мм

Код присоединенияF

Допустимое давлениеPN 16

Макс. рабочее давление16 бар

Стандарт соединения трубEN 1092-2

Диаметр трубного присоединенияDN 150

Размер фланца электродвигателяFF265

Стандарт трубного присоединенияDIN

Макс. давление при заданной темп-ре16 бар / 120 °C

Диапазон температуры окружающей среды-20 .. 55 °C

Типовое обозначение, код трубного соединенияF

Жидкость

Плотность998.2 кг/м³

Рабочая жидкостьВода

Диапазон температур жидкости-25 .. 120 °C

Температура перекачиваемой жидкости20 °C

Материалы

Код материалаB

Корпус насосаASTM class 35

Рабочее колесоБронза

Рабочее колесо, EN/DINCuSn10-C

Материал корпуса насоcаEN-GJL-250

Типовое обозначение, код материаловB

Система управления

Преобразователь частотыОтсут.

Технические данные

Тип исполненияA

Исполнение насосаA

Номинальный напор5.24 м

Максимальный напор70 дм

Номинальный расход137.1 м³/ч

Допуски по рабочим хар-камISO9906:2012 3B2

Первичное уплотнение валаBQQE

Код торцевого уплотнения валаBQQE

Текущий диаметр рабочего колеса216 мм

Скорость насоса, при которой расчитаны его характеристики981 об/м

Данные электрооборудования

Пусковой ток660 %

Номинальный ток6.9/4 A

Класс энергоэфф-тиIE3

Количество полюсов6

Класс изоляции (IEC 85)F

Степень защиты (IEC 34-5)IP55

ЭнергоэффективностьIE3 85,6%

Номинальная скорость975 об/м

Тип электродвигателяINNOMOTICS

Частота питающей сети50 Hz

Номинальное напряжение3 x 380-420D/660-725Y В

Номинальная мощность - P23 кВт

Cos фи - характеристика мощности0.73

Встроенная защита электродвигателяPTC

Эффективность двигателя при 3/4 нагрузки85.8 %

Эффективность электродвигателя при 1/2 нагрузки84.3 %

Эффективность электродвигателя при полной нагрузке85.6 %

Документация

Краткие руководства

PDFTPE, NKE, NBE, TPED (Quick Guide)

Прочее

PDFTPE2, TPE2 D, TPE3, TPE3 D (Сервисная инструкция)PDFTP серии 400 (Сервисная инструкция)PDFE-Pumps (Сервисная инструкция)PDFTP, TPD, TPE, TPED серии 300 (Сервисная инструкция)PDFTPE2, TPE2 D, TPE3, TPE3 D (Impeller, neck ring, shaft, shaft seal)PDFTPE2, TPE2 D, TPE3, TPE3 D (Recommended spare parts) (Service Kit Catalogue)PDFTPE2, TPE2 D, TPE3, TPE3 D (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Recommended spare parts) (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Service Kit Catalogue)PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (КАТАЛОГ GRUNDFOS)PDFTPE серии 1000, TPE серии 2000, от 22 до 55 кВт (RU/KZ/KG/AM version) (PIOI)PDFТРЕ(D), NB(G)E, NK(G)E, TPE(D) серии 2000, NBE серии 2000до 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE, TPED серии 2000 свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE(D), NK(G)E, NB(G)E свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTP, TPD, TPE, TPED (RU/KZ/KG/AM version) (PIOI)PDFTPE2 (D), TPE3 (D) (RU/KZ version) (PIOI)PDFTPE3

Руководства по монтажу и эксплуатации

Технические данные

PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (Data booklet)
