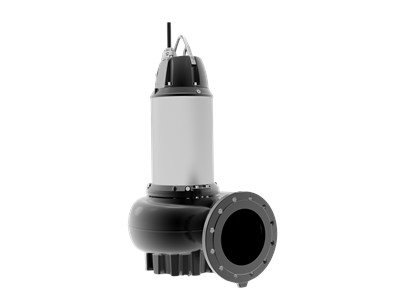

Погружные канализационные насосыСерия: SE/SL Range 52 (9-30 kW)
SE1.85.150.110.4.52H.N.51D.A
Погружные и сухой установки Grundfos SE/SL канализационные насосы (9-30 kW) оснащены либо S-образной трубой® (SE/SE1/SE2 and SL/SL1/SL2) либо рабочим колесом SuperVortex (SLV). Свободный проход через насос варьируется from 35-125 mm в зависимости от размера и гидравлического варианта.
Номер продукта
No.99776072
Области применения
- Коммерческая канализация
- Очистка и повторное использование промышленных стоков
- Транспортировка сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5713834105661
№ продукта99776072
Наименование продуктаSE1.85.150.110.4.52H.N.51D.A
Другое
Вес (нетто)321 kg
Вес (брутто)349 kg
Объем поставки1.04 m³
Монтаж
Base stand92593750
Frame range52
Inst dry/wetDRY/SUBMERGED
Auto-coupling97695489
Inst horizontal99867050
Pressure ratingPN 10
Size of inlet connectionDN 150
Size of outlet connectionDN 150
Maximum installation depth20 m
Стандарт фланцевDIN
Макс. рабочее давление8 bar
Диапазон температуры окружающей среды-20 .. 40 °C
Жидкость
Плотность998.2 kg/m³
Диапазон температур жидкости10 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
MotorCast iron
Shaft sealSIC
Secondary shaft sealSIC/CARBON
Корпус насосаCast iron
Рабочее колесоCast iron
Управление
Moisture sensorwith moisture sensors
Технические данные
Maximum flow83.1 l/s
Max. Particle85 mm
Curve toleranceISO9906:2012 3B
Type of impellerS-TUBE
Lifting height classH
СертификатыCE,EAC,RCM
Cooling jacket (Yes/No)Y
Максимальный напор21 m
Данные электрооборудования
Cable size7G4+5X1.5ST
Cable typeS1BN8-F
Cos phi 1/10.82
Cos phi 1/20.70
Cos phi 3/40.76
Rated speed1481 rpm
Rated current24-22/14-13 A
Explosion proofno
Method of startY/D
Cable resistance4.95 mOhm/m
Rated power - P211 kW
Starting current156 A
Voltage tolerance+10/-10 %
Winding resistance0.690 Ohm
Max starts per hour20
Length of power cable10 m
Rated current at no load10.4 A
Built-in motor protectionKLIXON
Число полюсов4
Motor efficiency at 1/2 load84 %
Motor efficiency at 3/4 load86 %
Motor efficiency at full load86 %
Номин. напряжение3 x 380-415/660-690 V
Класс изоляции (IEC 85)H
Степень защиты (IEC 34-5)IP68
Частота питающей сети50 Hz
Потребляемая мощность P112.7 kW
Максимальное потребление тока23 A
