Одноступенчатые насосы "ин-лайн"Серия: TPE Series 2000, TPE3

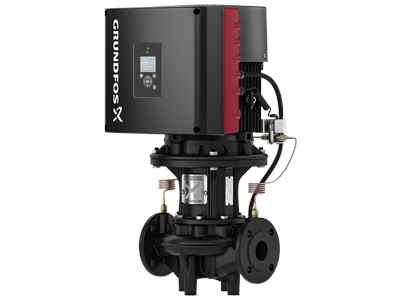

TPE3 100-230 S-A-F-A-BQQE-LWA

Name: Пневмоэлемент
Address: ул. Елькина, 63, Челябинск, Челябинская область, 454091, RU
Telephone: +7 (351) 750-51-84
Price range: ₽₽

Одноступенчатые насосы типа "ин-лайн" со встроенным частотным преобразователем и датчиком

Номер продукта

93338859

EAN код

5715471141361

Вес нетто

124 кг

Вес брутто

142 кг

Страна происхождения

Материал

ASTM class 35

Области применения

Отопление в коммерческих зданиях
Кондиционирование воздуха в коммерческих зданиях
Центральное отопление

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5715471141361

№ продукта93338859

Цена без НДС

Наименование продуктаTPE3 100-230 S-A-F-A-BQQE-LWA

Другое

Config. file no93257445

Вес(Нетто)124 кг

Вес(Брутто)142 кг

Объем поставки0.395 м³

ТН ВЭД ЕАЭС Код84137051

№ NRF в Норвегии1458762

Шведский номер RSK5746885

Cтрана происхожденияHU

Минимальный индекс эффективности, MEI ≥0.7

Монтаж

Монтажная длина500 мм

Код присоединенияF

Допустимое давлениеPN 16

Макс. рабочее давление16 бар

Стандарт соединения трубEN 1092-2

Диаметр трубного присоединенияDN 100

Размер фланца электродвигателяFF265

Стандарт трубного присоединенияDIN

Макс. давление при заданной темп-ре16 бар / 120 °C

Диапазон температуры окружающей среды-20 .. 50 °C

Типовое обозначение, код трубного соединенияF

Жидкость

Плотность998.2 кг/м³

Рабочая жидкостьВода

Диапазон температур жидкости-25 .. 120 °C

Температура перекачиваемой жидкости20 °C

Материалы

Код материалаA

Корпус насосаASTM class 35

Рабочее колесоЧугун

Рабочее колесо, EN/DINEN-GJL-200

Рабочее колесо, AISI/ASTMASTM class 30

Материал корпуса насоcаEN-GJL-250

Типовое обозначение, код материаловA

Система управления

Панель управленияHMI300 - улучшеный

Функциональный модульFM310 - Advanced

Преобразователь частотыВстроен.

Технические данные

Тип исполненияA

Исполнение насосаA

Номинальный напор14.7 м

Максимальный напор230 дм

Номинальный расход117.6 м³/ч

Допуски по рабочим хар-камISO9906:2012 3B2

Первичное уплотнение валаBQQE

Код торцевого уплотнения валаBQQE

Текущий диаметр рабочего колеса185 мм

Скорость насоса, при которой расчитаны его характеристики1810 об/м

Данные электрооборудования

Номинальный ток10.5-8.40 A

Класс энергоэфф-тиIE5

Количество полюсов0

Класс изоляции (IEC 85)F

Степень защиты (IEC 34-5)IP55

Номинальная скорость180-2200 об/м

Тип электродвигателя132SG

Частота питающей сети50 / 60 Hz

Номинальное напряжение3 x 380-500 В

Номинальная мощность - P25.5 кВт

Cos фи - характеристика мощности0.92-0.88

Встроенная защита электродвигателяELEC

Эффективность электродвигателя при полной нагрузке91.9 %

Документация

Краткие руководства

PDFTPE, NKE, NBE, TPED (Quick Guide)

Прочее

PDFTPE2, TPE2 D, TPE3, TPE3 D (Сервисная инструкция)PDFTP серии 400 (Сервисная инструкция)PDFE-Pumps (Сервисная инструкция)PDFTP, TPD, TPE, TPED серии 300 (Сервисная инструкция)PDFTPE2, TPE2 D, TPE3, TPE3 D (Impeller, neck ring, shaft, shaft seal)PDFTPE2, TPE2 D, TPE3, TPE3 D (Recommended spare parts) (Service Kit Catalogue)PDFTPE2, TPE2 D, TPE3, TPE3 D (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Recommended spare parts) (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Service Kit Catalogue)PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (КАТАЛОГ GRUNDFOS)PDFTPE серии 1000, TPE серии 2000, от 22 до 55 кВт (RU/KZ/KG/AM version) (PIOI)PDFТРЕ(D), NB(G)E, NK(G)E, TPE(D) серии 2000, NBE серии 2000до 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE, TPED серии 2000 свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE(D), NK(G)E, NB(G)E свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTP, TPD, TPE, TPED (RU/KZ/KG/AM version) (PIOI)PDFTPE2 (D), TPE3 (D) (RU/KZ version) (PIOI)PDFTPE3

Руководства по монтажу и эксплуатации

Технические данные

PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (Data booklet)
