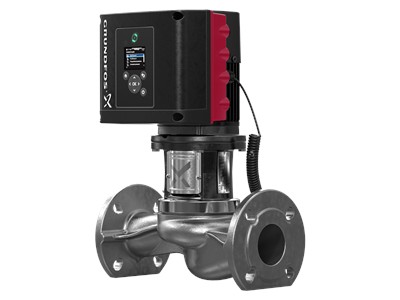

Одноступенчатые насосы "ин-лайн"Серия: TPE3 (I)

TPE3 50-200 S-A-F-I-BQQE-HYC

Name: Пневмоэлемент
Address: ул. Елькина, 63, Челябинск, Челябинская область, 454091, RU
Telephone: +7 (351) 750-51-84
Price range: ₽₽

Одноступенчатые насосы типа "ин-лайн" со встроенным частотным преобразователем, датчиком и корпусом из нержавеющей стали

Номер продукта

98416677

EAN код

5711494654420

Вес нетто

27.1 кг

Вес брутто

34.3 кг

Страна происхождения

Материал

ASTM CF8

Области применения

Отопление в коммерческих зданиях
Кондиционирование воздуха в коммерческих зданиях
Центральное отопление

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5711494654420

№ продукта98416677

Цена без НДС€ 6539

Наименование продуктаTPE3 50-200 S-A-F-I-BQQE-HYC

Другое

Config. file no98481401

Вес(Нетто)27.1 кг

Вес(Брутто)34.3 кг

Объем поставки0.104 м³

ТН ВЭД ЕАЭС Код8413705100

Датский номер VVS382142200

Cтрана происхожденияHU

Минимальный индекс эффективности, MEI ≥0.70

Монтаж

Монтажная длина280 мм

Код присоединенияF

Допустимое давлениеPN 6/10

Макс. рабочее давление10 бар

Стандарт соединения трубEN 1092-1

Диаметр трубного присоединенияDN 50

Размер фланца электродвигателя56C

Стандарт трубного присоединенияDIN

Макс. давление при заданной темп-ре10 бар / 120 °C

Диапазон температуры окружающей среды-20 .. 50 °C

Типовое обозначение, код трубного соединенияF

Жидкость

Плотность998.2 кг/м³

Рабочая жидкостьВода

Диапазон температур жидкости-25 .. 120 °C

Температура перекачиваемой жидкости20 °C

Материалы

Код материалаI

Корпус насосаASTM CF8

Рабочее колесоКомпозит

Материал корпуса насоcаEN 1.4308

Типовое обозначение, код материаловI

Система управления

Панель управленияHMI300 - Графический

Функциональный модульFM300 - Advanced (Расширенный)

Преобразователь частотыВстроен.

Технические данные

Тип исполненияA

Исполнение насосаA

Номинальный напор15 м

Максимальный напор200 дм

Номинальный расход29.2 м³/ч

Допуски по рабочим хар-камISO9906:2012 3B2

Первичное уплотнение валаBQQE

Код торцевого уплотнения валаBQQE

Текущий диаметр рабочего колеса74 мм

Скорость насоса, при которой расчитаны его характеристики4800 об/м

Данные электрооборудования

Номинальный ток9.2-7.6 A

Класс энергоэфф-тиIE5

Количество полюсов0

Класс изоляции (IEC 85)F

Степень защиты (IEC 34-5)IP55

Номинальная скорость480-5900 об/м

Тип электродвигателя90SB

Частота питающей сети50 / 60 Hz

Номинальное напряжение1 x 200-240 В

Номинальная мощность - P21.5 кВт

Cos фи - характеристика мощности0.99

Встроенная защита электродвигателяELEC

Эффективность электродвигателя при полной нагрузке87.5 %

Документация

Краткие руководства

PDFTPE, NKE, NBE, TPED (Quick Guide)

Прочее

PDFTPE2, TPE2 D, TPE3, TPE3 D (Сервисная инструкция)PDFTP серии 400 (Сервисная инструкция)PDFE-Pumps (Сервисная инструкция)PDFTP, TPD, TPE, TPED серии 300 (Сервисная инструкция)PDFTPE2, TPE2 D, TPE3, TPE3 D (Impeller, neck ring, shaft, shaft seal)PDFTPE2, TPE2 D, TPE3, TPE3 D (Recommended spare parts) (Service Kit Catalogue)PDFTPE2, TPE2 D, TPE3, TPE3 D (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Recommended spare parts) (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Service Kit Catalogue)PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (КАТАЛОГ GRUNDFOS)PDFTPE серии 1000, TPE серии 2000, от 22 до 55 кВт (RU/KZ/KG/AM version) (PIOI)PDFТРЕ(D), NB(G)E, NK(G)E, TPE(D) серии 2000, NBE серии 2000до 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE, TPED серии 2000 свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE(D), NK(G)E, NB(G)E свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTP, TPD, TPE, TPED (RU/KZ/KG/AM version) (PIOI)PDFTPE2 (D), TPE3 (D) (RU/KZ version) (PIOI)PDFTPE3

Руководства по монтажу и эксплуатации

Технические данные

PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (Data booklet)
