Одноступенчатые насосы "ин-лайн"Серия: TPE2 (I)

TPE2 50-240 N-A-F-I-BQQE-IYC

Name: Пневмоэлемент
Address: ул. Елькина, 63, Челябинск, Челябинская область, 454091, RU
Telephone: +7 (351) 750-51-84
Price range: ₽₽

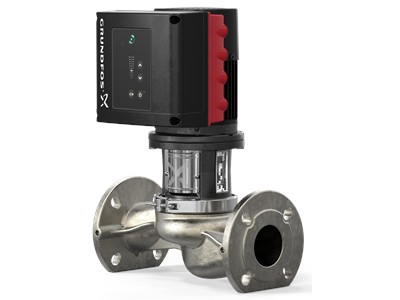

Одноступенчатые насосы типа "ин-лайн" со встроенным частотным преобразователем, датчиком и корпусом из нержавеющей стали

Номер продукта

98416637

EAN код

5711494653980

Вес нетто

29.9 кг

Вес брутто

37.1 кг

Материал

ASTM CF8

Области применения

Отопление в коммерческих зданиях
Кондиционирование воздуха в коммерческих зданиях
Центральное отопление

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5711494653980

№ продукта98416637

Цена без НДС€ 6049

Наименование продуктаTPE2 50-240 N-A-F-I-BQQE-IYC

Другое

Config. file no98819282

Вес(Нетто)29.9 кг

Вес(Брутто)37.1 кг

Объем поставки0.104 м³

Датский номер VVS382252240

Финский номер LVI4616359

Минимальный индекс эффективности, MEI ≥0.70

Монтаж

Монтажная длина280 мм

Код присоединенияF

Допустимое давлениеPN 6/10

Макс. рабочее давление10 бар

Стандарт соединения трубEN 1092-1

Диаметр трубного присоединенияDN 50

Размер фланца электродвигателя56C

Стандарт трубного присоединенияDIN

Макс. давление при заданной темп-ре10 бар / 120 °C

Диапазон температуры окружающей среды-20 .. 50 °C

Типовое обозначение, код трубного соединенияF

Жидкость

Плотность998.2 кг/м³

Рабочая жидкостьВода

Диапазон температур жидкости-25 .. 120 °C

Температура перекачиваемой жидкости20 °C

Материалы

Код материалаI

Корпус насосаASTM CF8

Рабочее колесоКомпозит

Материал корпуса насоcаEN 1.4308

Типовое обозначение, код материаловI

Система управления

Панель управленияHMI200 - Стандарт

Функциональный модульFM300 - Advanced (Расширенный)

Преобразователь частотыВстроен.

Технические данные

Тип исполненияA

Исполнение насосаA

Номинальный напор19.6 м

Максимальный напор240 дм

Номинальный расход33.1 м³/ч

Допуски по рабочим хар-камISO9906:2012 3B2

Первичное уплотнение валаBQQE

Код торцевого уплотнения валаBQQE

Текущий диаметр рабочего колеса74 мм

Скорость насоса, при которой расчитаны его характеристики5500 об/м

Данные электрооборудования

Номинальный ток4.35-3.55 A

Класс энергоэфф-тиIE5

Количество полюсов0

Класс изоляции (IEC 85)F

Степень защиты (IEC 34-5)IP55

Номинальная скорость480-5900 об/м

Тип электродвигателя90LC

Частота питающей сети50 / 60 Hz

Номинальное напряжение3 x 380-500 В

Номинальная мощность - P22.2 кВт

Cos фи - характеристика мощности0.91-0.85

Встроенная защита электродвигателяELEC

Эффективность электродвигателя при полной нагрузке90.1 %

Документация

Краткие руководства

PDFTPE, NKE, NBE, TPED (Quick Guide)

Прочее

PDFTPE2, TPE2 D, TPE3, TPE3 D (Сервисная инструкция)PDFTP серии 400 (Сервисная инструкция)PDFE-Pumps (Сервисная инструкция)PDFTP, TPD, TPE, TPED серии 300 (Сервисная инструкция)PDFTPE2, TPE2 D, TPE3, TPE3 D (Impeller, neck ring, shaft, shaft seal)PDFTPE2, TPE2 D, TPE3, TPE3 D (Recommended spare parts) (Service Kit Catalogue)PDFTPE2, TPE2 D, TPE3, TPE3 D (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Recommended spare parts) (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Service Kit Catalogue)PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (КАТАЛОГ GRUNDFOS)PDFTPE серии 1000, TPE серии 2000, от 22 до 55 кВт (RU/KZ/KG/AM version) (PIOI)PDFТРЕ(D), NB(G)E, NK(G)E, TPE(D) серии 2000, NBE серии 2000до 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE, TPED серии 2000 свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE(D), NK(G)E, NB(G)E свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTP, TPD, TPE, TPED (RU/KZ/KG/AM version) (PIOI)PDFTPE2 (D), TPE3 (D) (RU/KZ version) (PIOI)PDFTPE3

Руководства по монтажу и эксплуатации

Технические данные

PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (Data booklet)
