Одноступенчатые насосы "ин-лайн"Серия: TPD

TPD 150-200/4 A-F-A-BQQE-OW3

Name: Пневмоэлемент
Address: ул. Елькина, 63, Челябинск, Челябинская область, 454091, RU
Telephone: +7 (351) 750-51-84
Price range: ₽₽

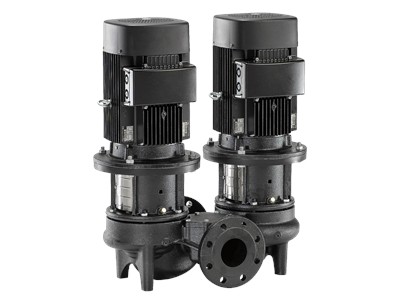

Сдвоенные одноступенчатые насосы типа "ин-лайн"

Номер продукта

93426812

EAN код

5715472537071

Вес нетто

806 кг

Вес брутто

848 кг

Материал

ASTM class 35

Области применения

Кондиционирование воздуха в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5715472537071

№ продукта93426812

Цена без НДС€ 15603

Наименование продуктаTPD 150-200/4 A-F-A-BQQE-OW3

Другое

Вес(Нетто)806 кг

Вес(Брутто)848 кг

Объем поставки1.87 м³

Минимальный индекс эффективности, MEI ≥0.66

Монтаж

Монтажная длина800 мм

Код присоединенияF

Допустимое давлениеPN 16

Макс. рабочее давление16 бар

Стандарт соединения трубEN 1092-2

Диаметр трубного присоединенияDN 150

Размер фланца электродвигателяFF300

Стандарт трубного присоединенияDIN

Макс. давление при заданной темп-ре16 бар / 120 °C

Диапазон температуры окружающей среды-20 .. 55 °C

Типовое обозначение, код трубного соединенияF

Жидкость

Плотность998.2 кг/м³

Рабочая жидкостьВода

Диапазон температур жидкости-25 .. 120 °C

Температура перекачиваемой жидкости20 °C

Материалы

Код материалаA

Корпус насосаASTM class 35

Рабочее колесоЧугун

Рабочее колесо, EN/DINEN-GJL-200

Рабочее колесо, AISI/ASTMASTM class 30

Материал корпуса насоcаEN-GJL-250

Типовое обозначение, код материаловA

Система управления

Преобразователь частотыОтсут.

Технические данные

Тип исполненияA

Исполнение насосаA

Номинальный напор15.67 м

Максимальный напор200 дм

Номинальный расход218.2 м³/ч

Допуски по рабочим хар-камISO9906:2012 3B

Первичное уплотнение валаBQQE

Код торцевого уплотнения валаBQQE

Текущий диаметр рабочего колеса240 мм

Скорость насоса, при которой расчитаны его характеристики1483 об/м

Данные электрооборудования

Пусковой ток700-780 %

Номинальный ток28,9-27,8/16,6 A

Класс энергоэфф-тиIE4

Количество полюсов4

Класс изоляции (IEC 85)F

Степень защиты (IEC 34-5)IP55

ЭнергоэффективностьIE4 93,9%

Номинальная скорость1470 об/м

Тип электродвигателяWEG

Частота питающей сети50 Hz

Номинальное напряжение3 x 380-415D/660Y В

Номинальная мощность - P215 кВт

Cos фи - характеристика мощности0.84

Встроенная защита электродвигателяPTC

Эффективность двигателя при 3/4 нагрузки93.6 %

Эффективность электродвигателя при 1/2 нагрузки96.2-92.7 %

Эффективность электродвигателя при полной нагрузке93.9 %

Документация

Краткие руководства

PDFTPE, NKE, NBE, TPED (Quick Guide)

Прочее

PDFTPE2, TPE2 D, TPE3, TPE3 D (Сервисная инструкция)PDFTP серии 400 (Сервисная инструкция)PDFE-Pumps (Сервисная инструкция)PDFTP, TPD, TPE, TPED серии 300 (Сервисная инструкция)PDFTPE2, TPE2 D, TPE3, TPE3 D (Impeller, neck ring, shaft, shaft seal)PDFTPE2, TPE2 D, TPE3, TPE3 D (Recommended spare parts) (Service Kit Catalogue)PDFTPE2, TPE2 D, TPE3, TPE3 D (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Recommended spare parts) (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Service Kit Catalogue)PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (КАТАЛОГ GRUNDFOS)PDFTPE серии 1000, TPE серии 2000, от 22 до 55 кВт (RU/KZ/KG/AM version) (PIOI)PDFТРЕ(D), NB(G)E, NK(G)E, TPE(D) серии 2000, NBE серии 2000до 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE, TPED серии 2000 свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE(D), NK(G)E, NB(G)E свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTP, TPD, TPE, TPED (RU/KZ/KG/AM version) (PIOI)PDFTPE2 (D), TPE3 (D) (RU/KZ version) (PIOI)PDFTPE3

Руководства по монтажу и эксплуатации

Технические данные

PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (Data booklet)
