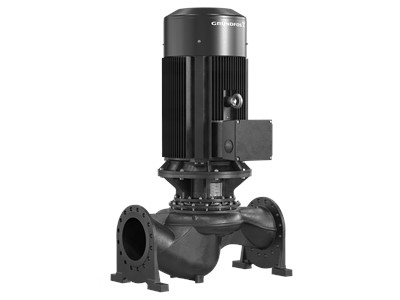

Одноступенчатые насосы "ин-лайн"Серия: TP

TP 350-320/4 A3-F-Y-DQQE-WW3

Name: Пневмоэлемент
Address: ул. Елькина, 63, Челябинск, Челябинская область, 454091, RU
Telephone: +7 (351) 750-51-84
Price range: ₽₽

Одинарные вертикальные центробежные насосы «ин-лайн»

Номер продукта

99087177

EAN код

5712606521852

Вес нетто

1490 кг

Вес брутто

1580 кг

Материал

ASTM Grade 60-40-18

Области применения

Кондиционирование воздуха в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5712606521852

№ продукта99087177

Наименование продуктаTP 350-320/4 A3-F-Y-DQQE-WW3

Другое

Вес(Нетто)1490 кг

Вес(Брутто)1580 кг

Объем поставки3.77 м³

Минимальный индекс эффективности, MEI ≥0.70

Монтаж

Монтажная длина1400 мм

Код присоединенияF

Допустимое давлениеPN 25

Макс. рабочее давление25 бар

Стандарт соединения трубEN 1092-2

Диаметр трубного присоединенияDN 350

Размер фланца электродвигателяFF500

Стандарт трубного присоединенияDIN

Макс. давление при заданной темп-ре25 бар / 140 °C

Диапазон температуры окружающей среды-20 .. 55 °C

Типовое обозначение, код трубного соединенияF

Жидкость

Плотность998.2 кг/м³

Рабочая жидкостьВода

Диапазон температур жидкости-40 .. 140 °C

Температура перекачиваемой жидкости20 °C

Материалы

Код материалаY

Корпус насосаASTM Grade 60-40-18

Рабочее колесоБронза

Рабочее колесо, EN/DINCuSn10-C

Материал корпуса насоcаEN-GJS-400-18-LT

Типовое обозначение, код материаловY

Система управления

Преобразователь частотыОтсут.

Технические данные

Тип исполненияA3

Исполнение насосаA3

Номинальный напор23.6 м

Максимальный напор320 дм

Номинальный расход1172 м³/ч

Допуски по рабочим хар-камISO9906:2012 3B

Первичное уплотнение валаDQQE

Код торцевого уплотнения валаDQQE

Текущий диаметр рабочего колеса324 мм

Скорость насоса, при которой расчитаны его характеристики1485 об/м

Данные электрооборудования

Пусковой ток850 %

Номинальный ток154 A

Класс энергоэфф-тиIE4

Количество полюсов4

Класс изоляции (IEC 85)F

Степень защиты (IEC 34-5)IP55

ЭнергоэффективностьIE4 96,1%

Номинальная скорость1488 об/м

Тип электродвигателяINNOMOTICS

Частота питающей сети50 Hz

Номинальное напряжение3 x 380-420D/660-725Y В

Номинальная мощность - P290 кВт

Cos фи - характеристика мощности0.88

Встроенная защита электродвигателяPTC

Эффективность двигателя при 3/4 нагрузки96.4 %

Эффективность электродвигателя при 1/2 нагрузки96.3 %

Эффективность электродвигателя при полной нагрузке96.1 %

Документация

Краткие руководства

PDFTPE, NKE, NBE, TPED (Quick Guide)

Прочее

PDFTPE2, TPE2 D, TPE3, TPE3 D (Сервисная инструкция)PDFTP серии 400 (Сервисная инструкция)PDFE-Pumps (Сервисная инструкция)PDFTP, TPD, TPE, TPED серии 300 (Сервисная инструкция)PDFTPE2, TPE2 D, TPE3, TPE3 D (Impeller, neck ring, shaft, shaft seal)PDFTPE2, TPE2 D, TPE3, TPE3 D (Recommended spare parts) (Service Kit Catalogue)PDFTPE2, TPE2 D, TPE3, TPE3 D (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Recommended spare parts) (Service Kit Catalogue)PDFTP, TPE, TPD, TPED (Service Kit Catalogue)PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (КАТАЛОГ GRUNDFOS)PDFTPE серии 1000, TPE серии 2000, от 22 до 55 кВт (RU/KZ/KG/AM version) (PIOI)PDFТРЕ(D), NB(G)E, NK(G)E, TPE(D) серии 2000, NBE серии 2000до 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE, TPED серии 2000 свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTPE(D), NK(G)E, NB(G)E свыше 11 кВт (RU/KZ/KG/AM version) (PIOI)PDFTP, TPD, TPE, TPED (RU/KZ/KG/AM version) (PIOI)PDFTPE2 (D), TPE3 (D) (RU/KZ version) (PIOI)PDFTPE3

Руководства по монтажу и эксплуатации

Технические данные

PDFTP, TPD, TPE, TPED, TPE2, TPE2 D, TPE3, TPE3 D (Data booklet)
