LS 100-80-241D ,1F2BBBBVP1 2,20/4
Серия: LS

LS 100-80-241D ,1F2BBBBVP1 2,20/4

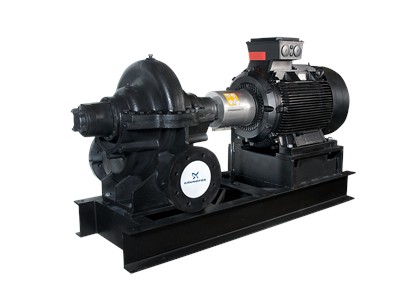

Grundfos LS is a horizontal, одноступенчатый или двухступенчатый, с опорами по обе стороны, split case pump. Осевой разъём позволяет легко снять верхнюю часть корпуса и получить доступ к компонентам насоса без демонтажа двигателя и трубопроводов.

Номер продукта

No.99482881

Области применения

  • Отопление в коммерческих зданиях
  • Кондиционирование воздуха в коммерческих зданиях
  • Повышение давления воды в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5713829844636
№ продукта99482881
Наименование продуктаLS 100-80-241D ,1F2BBBBVP1 2,20/4

Другое

Sales regionAsia
Вес (нетто)186 kg
Вес (брутто)226 kg
Объем поставки0.791 m³

Монтаж

Pump inletDN 100
Pump outletDN 80
Connect codeF2
Coupling typePin and Bush coupling
Стандарт фланцевDIN
Допустимое давлениеPN 16
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-15 .. 40 °C

Жидкость

Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 100 °C
Температура перекачиваемой жидкости20 °C

Материалы

ShaftEN 1.4021
Wear ringBronze
Material codeBB
Корпус насосаCast iron
Рабочее колесоSilicon bronze

Технические данные

CoolingIC 411
Impeller nom241 mm
Pump version1
Rotation direcCW
Curve toleranceISO9906:2012 2B
Primary shaft sealBBVP
Head rise to shut off0.00 %
СертификатыCE
Maximum working pressure0.09808 MPa
Flow ratio (calculated/BEP)0.00 %
Diameter ratio (actual/max.)0.00 %
Minimum continous suction flow10.11 m³/h
Flow, best efficiency point (BEP)37.43 m³/h
Номинальный напор19.78 m
Номинальный расход65.2 m³/h
Head ratio (resulting/max. diameter)0.00 %
Maximum head, actual impeller diameter10.02 m
Maximum allowable suction pressure limit1.502 MPa

Данные электрооборудования

Rated speed1450 rpm
IE efficiencyIE3 86,7%
Rated current4,760-4,31/2,74 A
Rated power - P22.2 kW
Starting current730 %
IE Efficiency classIE3
Cos phi - power factor0.81
Built-in motor protectionNONE
Тип двигателя100L
Число полюсов4
Motor efficiency at 1/2 load86.9 %
Motor efficiency at 3/4 load87.3 %
Motor efficiency at full load86.7 %
Номин. напряжение3 x 380-420D/660Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 (Protect. water jets/dust)
Частота питающей сети50 Hz
