LS 100-80-241E ,1F1DSBBQE1 22,0/2
Серия: LS

LS 100-80-241E ,1F1DSBBQE1 22,0/2

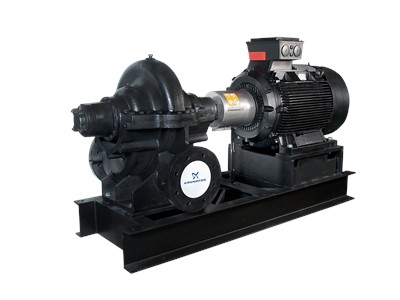

Grundfos LS is a horizontal, одноступенчатый или двухступенчатый, с опорами по обе стороны, split case pump. Осевой разъём позволяет легко снять верхнюю часть корпуса и получить доступ к компонентам насоса без демонтажа двигателя и трубопроводов.

Номер продукта

No.99729465

Области применения

  • Отопление в коммерческих зданиях
  • Кондиционирование воздуха в коммерческих зданиях
  • Повышение давления воды в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5713833498702
№ продукта99729465
Наименование продуктаLS 100-80-241E ,1F1DSBBQE1 22,0/2

Другое

Sales regionChina
Вес (нетто)343 kg
Вес (брутто)377 kg
Объем поставки0.939 m³

Монтаж

Pump inletDN 100
Pump outletDN 80
Connect codeF1
Coupling typePin and Bush coupling
Стандарт фланцевDIN
Допустимое давлениеPN 10
Макс. рабочее давление10 bar
Диапазон температуры окружающей среды-15 .. 40 °C

Жидкость

Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 100 °C
Температура перекачиваемой жидкости20 °C

Материалы

ShaftEN 1.4021
Wear ringBrass
Material codeDS
Корпус насосаCast iron
Рабочее колесоStainless steel

Технические данные

CoolingIC 411
Impeller nom241 mm
Pump version1
Rotation direcCW
Curve toleranceISO9906:2012 2B
Primary shaft sealBBQE
Head rise to shut off0.00 %
СертификатыEAC
Maximum working pressure0.3931 MPa
Flow ratio (calculated/BEP)0.00 %
Diameter ratio (actual/max.)0.00 %
Minimum continous suction flow44.88 m³/h
Flow, best efficiency point (BEP)89.05 m³/h
Номинальный напор76.1 m
Номинальный расход143.8 m³/h
Head ratio (resulting/max. diameter)0.00 %
Maximum head, actual impeller diameter40.16 m
Maximum allowable suction pressure limit0.607 MPa

Данные электрооборудования

Rated speed2940 rpm
IE efficiencyIE3 92,7%
Rated current40,5-38,5/23,3-22,3 A
Rated power - P222 kW
Starting current820 %
IE Efficiency classIE3
Cos phi - power factor0.89
Built-in motor protectionPTC
Тип двигателя180M
Число полюсов2
Motor efficiency at 1/2 load90.5 %
Motor efficiency at 3/4 load92.5 %
Motor efficiency at full load92.7 %
Номин. напряжение3 x 380-400D/660-690Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 (Protect. water jets/dust)
Частота питающей сети50 Hz
