LS 100-80-241E ,1F2DSBBQE1 2,20/4
Серия: LS

LS 100-80-241E ,1F2DSBBQE1 2,20/4

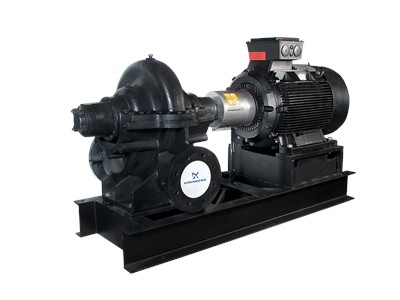

Grundfos LS is a horizontal, одноступенчатый или двухступенчатый, с опорами по обе стороны, split case pump. Осевой разъём позволяет легко снять верхнюю часть корпуса и получить доступ к компонентам насоса без демонтажа двигателя и трубопроводов.

Номер продукта

No.99484437

Области применения

  • Отопление в коммерческих зданиях
  • Кондиционирование воздуха в коммерческих зданиях
  • Повышение давления воды в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5713829860407
№ продукта99484437
Наименование продуктаLS 100-80-241E ,1F2DSBBQE1 2,20/4

Другое

Sales regionEurope
Вес (нетто)173 kg
Вес (брутто)291 kg
Объем поставки2.15 m³

Монтаж

Pump inletDN 100
Pump outletDN 80
Connect codeF2
Coupling typePin and Bush coupling
Стандарт фланцевDIN
Допустимое давлениеPN 16
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-20 .. 55 °C

Жидкость

Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 100 °C
Температура перекачиваемой жидкости20 °C

Материалы

ShaftEN 1.4021
Wear ringBrass
Material codeDS
Корпус насосаCast iron
Рабочее колесоStainless steel

Технические данные

CoolingIC 411
Impeller nom241 mm
Pump version1
Rotation direcCW
Curve toleranceISO9906:2012 2B
Primary shaft sealBBQE
Head rise to shut off0.00 %
СертификатыCE,EAC
Maximum working pressure0.09763 MPa
Flow ratio (calculated/BEP)0.00 %
Diameter ratio (actual/max.)0.00 %
Minimum continous suction flow22.62 m³/h
Flow, best efficiency point (BEP)44.83 m³/h
Номинальный напор18.5 m
Номинальный расход69.2 m³/h
Head ratio (resulting/max. diameter)0.00 %
Maximum head, actual impeller diameter9.97 m
Maximum allowable suction pressure limit1.502 MPa

Данные электрооборудования

Rated speed1465 rpm
IE efficiencyIE4 89,5%
Rated current4.5/2.6 A
Rated power - P22.2 kW
Starting current850 %
IE Efficiency classIE4
Cos phi - power factor0.79
Built-in motor protectionPTC
Тип двигателяINNOMOTICS
Число полюсов4
Motor efficiency at 1/2 load88.3 %
Motor efficiency at 3/4 load89.6 %
Motor efficiency at full load89.5 %
Номин. напряжение3 x 380-420D/660-725Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz

Документация
