LS 100-80-241E ,1F1DSBBQE1 3,00/4
Серия: LS

LS 100-80-241E ,1F1DSBBQE1 3,00/4

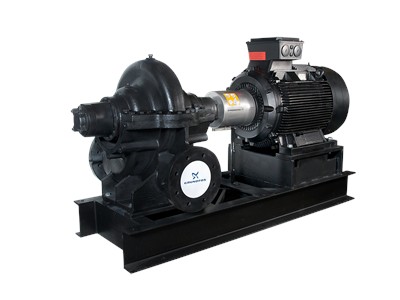

Grundfos LS is a horizontal, одноступенчатый или двухступенчатый, с опорами по обе стороны, split case pump. Осевой разъём позволяет легко снять верхнюю часть корпуса и получить доступ к компонентам насоса без демонтажа двигателя и трубопроводов.

Номер продукта

No.99729470

Области применения

  • Отопление в коммерческих зданиях
  • Кондиционирование воздуха в коммерческих зданиях
  • Повышение давления воды в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5713833498757
№ продукта99729470
Наименование продуктаLS 100-80-241E ,1F1DSBBQE1 3,00/4

Другое

Sales regionChina
Вес (нетто)197 kg
Вес (брутто)217 kg
Объем поставки0.713 m³

Монтаж

Pump inletDN 100
Pump outletDN 80
Connect codeF1
Coupling typePin and Bush coupling
Стандарт фланцевDIN
Допустимое давлениеPN 10
Макс. рабочее давление10 bar
Диапазон температуры окружающей среды-15 .. 40 °C

Жидкость

Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 100 °C
Температура перекачиваемой жидкости20 °C

Материалы

ShaftEN 1.4021
Wear ringBrass
Material codeDS
Корпус насосаCast iron
Рабочее колесоStainless steel

Технические данные

CoolingIC 411
Impeller nom241 mm
Pump version1
Rotation direcCW
Curve toleranceISO9906:2012 2B
Primary shaft sealBBQE
Head rise to shut off0.00 %
СертификатыEAC
Maximum working pressure0.09757 MPa
Flow ratio (calculated/BEP)0.00 %
Diameter ratio (actual/max.)0.00 %
Minimum continous suction flow22.6 m³/h
Flow, best efficiency point (BEP)44.79 m³/h
Номинальный напор19 m
Номинальный расход71.9 m³/h
Head ratio (resulting/max. diameter)0.00 %
Maximum head, actual impeller diameter9.97 m
Maximum allowable suction pressure limit0.902 MPa

Данные электрооборудования

Rated speed1450 rpm
IE efficiencyIE3 87,7%
Rated current10,9-10,5/6,34-6,02 A
Rated power - P23 kW
Starting current760 %
IE Efficiency classIE3
Cos phi - power factor0.82
Built-in motor protectionPTC
Тип двигателя100L
Число полюсов4
Motor efficiency at 1/2 load86.2 %
Motor efficiency at 3/4 load87.4 %
Motor efficiency at full load87.7 %
Номин. напряжение3 x 220-230D/380-400Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 (Protect. water jets/dust)
Частота питающей сети50 Hz
