LS 125-100-388D ,1F3BASBQP1 18,5/4
Серия: LS

LS 125-100-388D ,1F3BASBQP1 18,5/4

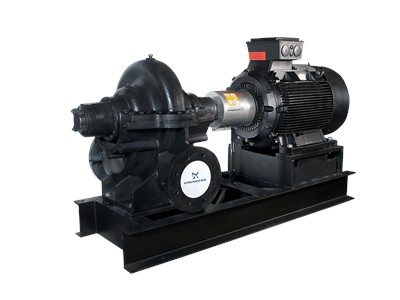

Grundfos LS is a horizontal, одноступенчатый или двухступенчатый, с опорами по обе стороны, split case pump. Осевой разъём позволяет легко снять верхнюю часть корпуса и получить доступ к компонентам насоса без демонтажа двигателя и трубопроводов.

Номер продукта

No.92715256

Области применения

  • Отопление в коммерческих зданиях
  • Кондиционирование воздуха в коммерческих зданиях
  • Повышение давления воды в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5715118560760
№ продукта92715256
Наименование продуктаLS 125-100-388D ,1F3BASBQP1 18,5/4

Другое

Sales regionChina
Вес (нетто)818 kg
Вес (брутто)919 kg
Объем поставки1.49 m³

Монтаж

Pump inletDN 125
Pump outletDN 100
Connect codeF3
Coupling typePin and Bush coupling
Стандарт фланцевDIN
Допустимое давлениеPN 25
Макс. рабочее давление25 bar
Диапазон температуры окружающей среды-15 .. 40 °C

Жидкость

Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 100 °C
Температура перекачиваемой жидкости20 °C

Материалы

ShaftEN 1.4021
Wear ringBronze
Material codeBA
Корпус насосаDuctile iron
Рабочее колесоSilicon bronze

Технические данные

CoolingIC 411
Impeller nom388 mm
Pump version1
Rotation direcCW
Curve toleranceISO9906:2012 2B
Primary shaft sealSBQP
Head rise to shut off0.00 %
СертификатыEAC
Maximum working pressure0.2276 MPa
Flow ratio (calculated/BEP)0.00 %
Diameter ratio (actual/max.)0.00 %
Minimum continous suction flow29.03 m³/h
Flow, best efficiency point (BEP)115.5 m³/h
Номинальный напор43.2 m
Номинальный расход252 m³/h
Head ratio (resulting/max. diameter)0.00 %
Maximum head, actual impeller diameter23.25 m
Maximum allowable suction pressure limit2.272 MPa

Данные электрооборудования

Rated speed1470 rpm
IE efficiencyIE3 92,6%
Rated current35,3-33,5/20,3-19,4 A
Rated power - P218.5 kW
Starting current780 %
IE Efficiency classIE3
Cos phi - power factor0.86
Built-in motor protectionPTC
Тип двигателя180M
Число полюсов4
Motor efficiency at 1/2 load91.8 %
Motor efficiency at 3/4 load92.6 %
Motor efficiency at full load92.6 %
Номин. напряжение3 x 380-400D/660-690Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 (Protect. water jets/dust)
Частота питающей сети50 Hz
