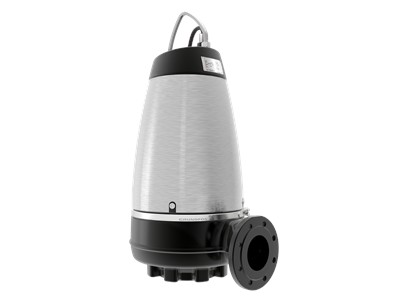

Погружные канализационные насосыСерия: SEV
SEV.80.100.22.A.Ex.4.50D
Канализационные насосы
Номер продукта
96780740
EAN код
5700310145976
Вес нетто
119 кг
Вес брутто
130 кг
Страна происхождения
HU
Материал
Чугун
Области применения
- Промышленные сточные воды
- Очистка и повторное использование промышленных сточных вод
- Отвод сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5700310145976
№ продукта96780740
Цена без НДС€ 6255
Наименование продуктаSEV.80.100.22.A.Ex.4.50D
Другое
Вес(Нетто)119 кг
Вес(Брутто)130 кг
ТН ВЭД ЕАЭС Код8413702100
Датский номер VVS391288576
Cтрана происхожденияHU
Монтаж
Auto coupling96090994
Устан.сухая/погружн.DRY/SUBMERGED
Макс. рабочее давление6 бар
Тип входного соединенияDIN
Размер входного патрубкаDN 80
Тип напорного соединенияDIN
Размер выходного соединенияDN 100
Максимальная глубина установки7 м
Диапазон температуры окружающей среды0 .. 40 °C
Номинальное давление для выпускного патрубкаPN 10
Жидкость
Плотность998.2 кг/м³
Диапазон температур жидкости0 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаЧугун
Рабочее колесоЧугун
Уплотнение валаSiC/SiC
Рабочее колесо, EN/DINEN 1561 EN-GJL-250
Материал корпуса насоcаEN 1561 EN-GJL-250
Вторичное уплотнение валаCER/CARNBR
Система управления
Реле влажностиc реле влажности
Блок управленияне включен
Датчик температурY
Датчик воды в маслес датчиком воды в масле
Технические данные
СертификатыEN12050-1
Номинальный напор7.786 м
Максимальный напор12 м
Номинальный расход12.6 л/с
Тип рабочего колесаSUPER VORTEX
Максимальный расход23.6 л/с
Макс. гидравлическое КПД47 %
Допуски по рабочим хар-камISO9906:2012 3B2
Охлаждающий кожух (да / нет)Да
Максимальный размер включений80 мм
Данные электрооборудования
Мощность P12.9 кВт
Пусковой ток32 A
Диапазон тока5.9 A
Сетевая вилкаБез штекера
Момент инерции0.024 кг м²
Способ запускаDirect-on-line (DOL)
Номин.напряжение3 x 380-415 В
Стандарт. Ex-защитыEx db eb h mb IIB T4, T3 Gb PTO
Количество полюсов4
Защита от перегреваInternal
Класс изоляции (IEC 85)F
Тип силового кабеляLyniflex
Допуст.откл-е напряж+6/-10 %
Степень защиты (IEC 34-5)IP68
Cos phi - коэф-нт мощности0.74
Длина силового кабеля10 м
Частота питающей сети50 Hz
Номинальная мощность P22.2 кВт
Макс. число пусков в час20
Взрывозащищенное исполнениеда
КПД двигателя при 1/2 нагрузки70.9 %
КПД двигателя при 3/4 нагрузки75.2 %
Распределение крутящего момента45 Нм
Cos phi - коэф. мощности при 0 нагрузке0.13
КПД двигателя при полной нагрузке76.3 %
Cos phi - коэф. мощности при 1/2 нагрузки0.53
Cos phi - коэф. мощности при 3/4 нагрузки0.66
Скорость вращения электродвигателя1445 об/м
Расчетное значение тока без нагрузки3.6 A
Расчетное значение тока от 1/2 нагрузки4.2 A
Расчетное значение тока от 3/4 нагрузки4.8 A
Крутящий момент заторможенного ротора32 Нм
