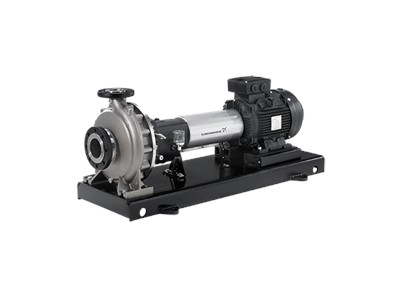

NKG 100-65-200/183 VAA1F2KESBQQENW1
Консольные одноступенчатые насосыСерия: NKG, SuperVortex impeller

NKG 100-65-200/183 VAA1F2KESBQQENW1

Standard pumps с фланцами по ISO 2858

Номер продукта

No.93422161

Области применения

  • Коммерческая канализация
  • Механическая обработка
  • Промышленная очистка

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5715472477834
№ продукта93422161
Наименование продуктаNKG 100-65-200/183 VAA1F2KESBQQENW1

Другое

Вес (нетто)262 kg
Вес (брутто)277 kg
Language on pump nameplateGB
Объем поставки0.504 m³

Монтаж

Connect codeF
Coupling typeFlexible w/o spacer
Base frame designEN/ISO
Grouting (Yes/No)N
Code for base frame6 ST
Pipe connection standardEN 1092-1
Size of inlet connectionDN 100
Type of inlet connectionDIN
Size of outlet connectionDN 65
Type of outlet connectionDIN
Maximum ambient temperature55 °C
Допустимое давлениеPN 16
Type key, code for pipework connectionF
Макс. рабочее давление16 bar

Жидкость

Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C

Материалы

ShaftStainless steel
FlangeCast iron
Material codeK
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsK
Type key, code for rubber components. E = EPDM, V=FKME

Управление

Pressure sensorN
Frequency converterNone

Технические данные

Pump versionA1
Max. Particle20 mm
Bearing designStandard
Shaft diameter32 mm
Curve toleranceISO9906:2012 3B
Type of impellerSuperVortex
Primary shaft sealBQQE
Code for shaft sealBQQE
Mechanical seal typeSingle
Actual impeller diameter183 mm
Pump with motor (Yes/No)Y
Nominal impeller diameter200
Номинальный напор27.2 m
Номинальный расход69.6 m³/h
Pump speed on which pump data are based2955 rpm

Данные электрооборудования

Rated speed2955 rpm
IE efficiencyIE4 92,6%
Rated current19.1/11 A
Rated power - P211 kW
Starting current860 %
IE Efficiency classIE4
Cos phi - power factor0.90
Built-in motor protectionPTC
Тип двигателяINNOMOTICS
Число полюсов2
Motor efficiency at 1/2 load92.0 %
Motor efficiency at 3/4 load92.8 %
Bearing insulation type N-endSteel bearing
Motor efficiency at full load92.6 %
Номин. напряжение3 x 380-420D/660-725Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz

Документация

Руководства по монтажу и эксплуатации

PDFNK, NKE, NKG, NKGE (Service instructions)PDFNKG, Model B Double and cartridge seals, oil or grease lubrication (Service Instruction)PDFNB, NBG, NK, NKG Coated solutions Service InstructionsPDFNK, NKE, NKG, NKGE and LS Laser alignment (Service instructions)PDFTPE, TPED; TPE2, TPE2 D, TPE3, TPE3 D; NBE, NBGE, NKE, NKGE; MTBE (Safety instructions)PDFNB, NBG, NK, NKG, TP, TPD, ATEX-approved pumps (Safety instructions)PDFNBE, NBGE, NKE, NKGE, TPE Series 1000, TPE Series 2000, from 30 kW 2-pole and 18.5 kW 4-pole (I & O instructions)PDFNK, NKG, Model B (I & O instructions)PDFNKG (ZH and GB) (Installation and operating instructions)PDFNKG (ZH and GB) (Installation and operating instructions)PDFNK, NKG (GB-CN-JP version) (Installation and operating instructions)PDFNK, NKG, High Temperature (Installation and operating instructions)
