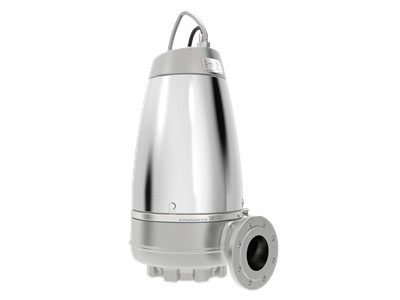

Погружные канализационные насосыСерия: SEV
SEV.80.100.110.2.51D.R
Канализационные насосы
Номер продукта
96889342
EAN код
5700312864585
Вес нетто
211 кг
Вес брутто
232 кг
Материал
Нержавеющая сталь
Области применения
- Промышленные сточные воды
- Очистка и повторное использование промышленных сточных вод
- Отвод сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5700312864585
№ продукта96889342
Цена без НДС€ 19799
Наименование продуктаSEV.80.100.110.2.51D.R
Другое
Вес(Нетто)211 кг
Вес(Брутто)232 кг
Монтаж
Auto coupling96825108
Устан.сухая/погружн.DRY/SUBMERGED
Макс. рабочее давление6 бар
Тип входного соединенияDIN
Размер входного патрубкаDN 80
Тип напорного соединенияDIN
Размер выходного соединенияDN 100
Максимальная глубина установки7 м
Диапазон температуры окружающей среды0 .. 40 °C
Номинальное давление для выпускного патрубкаPN 10
Жидкость
Плотность998.2 кг/м³
Диапазон температур жидкости0 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаНержавеющая сталь
Рабочее колесоНержавеющая сталь
Уплотнение валаSiC/SiC
Рабочее колесо, EN/DINEN 1.4408
Материал корпуса насоcаEN 1.4408
Вторичное уплотнение валаCER/CARNBR
Система управления
Реле влажностибез реле влажности
Блок управленияне включен
Датчик температурN
Датчик воды в маслебез датчика воды в масле
Технические данные
СертификатыEN12050-1
Номинальный напор29.53 м
Максимальный напор40.9 м
Номинальный расход16.2 л/с
Тип рабочего колесаSUPER VORTEX
Максимальный расход36.1 л/с
Макс. гидравлическое КПД43 %
Допуски по рабочим хар-камISO9906:2012 3B
Охлаждающий кожух (да / нет)Да
Максимальный размер включений80 мм
Данные электрооборудования
Мощность P112.6 кВт
Пусковой ток162 A
Диапазон тока21.7 A
Сетевая вилкаБез штекера
Момент инерции0.0368 кг м²
Способ запускаStar-delta (YD)
Номин.напряжение3 x 380-415 В
Стандарт. Ex-защитыPTO
Количество полюсов2
Защита от перегреваInternal
Класс изоляции (IEC 85)F
Тип силового кабеляLyniflex
Допуст.откл-е напряж+6/-10 %
Степень защиты (IEC 34-5)IP68
Cos phi - коэф-нт мощности0.88
Длина силового кабеля10 м
Частота питающей сети50 Hz
Номинальная мощность P211 кВт
Макс. число пусков в час20
Взрывозащищенное исполнениенет
КПД двигателя при 1/2 нагрузки86.4 %
КПД двигателя при 3/4 нагрузки88.1 %
Распределение крутящего момента118 Нм
Cos phi - коэф. мощности при 0 нагрузке0.15
КПД двигателя при полной нагрузке87.7 %
Cos phi - коэф. мощности при 1/2 нагрузки0.75
Cos phi - коэф. мощности при 3/4 нагрузки0.84
Скорость вращения электродвигателя2935 об/м
Расчетное значение тока без нагрузки7.2 A
Расчетное значение тока от 1/2 нагрузки12.3 A
Расчетное значение тока от 3/4 нагрузки16.2 A
Крутящий момент заторможенного ротора85 Нм
