Консольные одноступенчатые насосыСерия: NKG, SuperVortex impeller

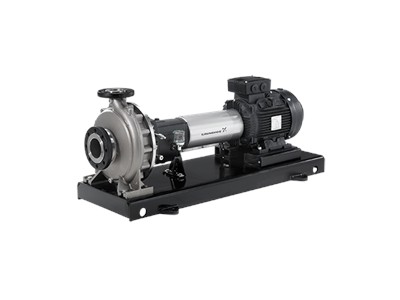

NKG 125-100-250/230 VBA1F2KESBQQEIW3
Standard pumps с фланцами по ISO 2858
Номер продукта
No.93422303
Области применения
- Коммерческая канализация
- Механическая обработка
- Промышленная очистка
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715472480674
№ продукта93422303
Наименование продуктаNKG 125-100-250/230 VBA1F2KESBQQEIW3
Другое
Вес (нетто)294 kg
Вес (брутто)321 kg
Language on pump nameplateGB
Объем поставки0.742 m³
Монтаж
Connect codeF
Coupling typeFlexible w/o spacer
Base frame designEN/ISO
Grouting (Yes/No)N
Code for base frame7 ST
Pipe connection standardEN 1092-1
Size of inlet connectionDN 125
Type of inlet connectionDIN
Size of outlet connectionDN 100
Type of outlet connectionDIN
Maximum ambient temperature55 °C
Допустимое давлениеPN 16
Type key, code for pipework connectionF
Макс. рабочее давление16 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeCast iron
Material codeK
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsK
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionA1
Max. Particle25 mm
Bearing designStandard
Shaft diameter42 mm
Curve toleranceISO9906:2012 3B2
Type of impellerSuperVortex
Primary shaft sealBQQE
Code for shaft sealBQQE
Mechanical seal typeSingle
Actual impeller diameter230 mm
Pump with motor (Yes/No)Y
Nominal impeller diameter250
Номинальный напор4.492 m
Номинальный расход50.62 m³/h
Pump speed on which pump data are based1465 rpm
Данные электрооборудования
Rated speed1465 rpm
IE efficiencyIE4 89,5%
Rated current-7.8 A
Rated power - P22.2 kW
IE Efficiency classIE4
Cos phi - power factor0.79
Built-in motor protectionNONE
Тип двигателяINNOMOTICS
Число полюсов4
Motor efficiency at 1/2 load88.3 %
Motor efficiency at 3/4 load89.6 %
Bearing insulation type N-endSteel bearing
Motor efficiency at full load89.5 %
Номин. напряжение3 x 220-240D/380-420Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
