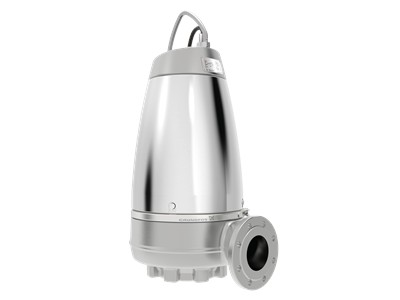

Погружные канализационные насосыСерия: SEV
SEV.100.100.75.4.51D.R
Канализационные насосы
Номер продукта
96889346
EAN код
5700312864622
Вес нетто
204 кг
Вес брутто
225 кг
Материал
Нержавеющая сталь
Области применения
- Промышленные сточные воды
- Очистка и повторное использование промышленных сточных вод
- Отвод сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5700312864622
№ продукта96889346
Цена без НДС€ 22885
Наименование продуктаSEV.100.100.75.4.51D.R
Другое
Вес(Нетто)204 кг
Вес(Брутто)225 кг
Монтаж
Auto coupling96825108
Устан.сухая/погружн.DRY/SUBMERGED
Макс. рабочее давление6 бар
Тип входного соединенияDIN
Размер входного патрубкаDN 100
Тип напорного соединенияDIN
Размер выходного соединенияDN 100
Максимальная глубина установки7 м
Диапазон температуры окружающей среды0 .. 40 °C
Номинальное давление для выпускного патрубкаPN 10
Жидкость
Плотность998.2 кг/м³
Диапазон температур жидкости0 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаНержавеющая сталь
Рабочее колесоНержавеющая сталь
Уплотнение валаSiC/SiC
Рабочее колесо, EN/DINEN 1.4408
Материал корпуса насоcаEN 1.4408
Вторичное уплотнение валаCER/CARNBR
Система управления
Реле влажностибез реле влажности
Блок управленияне включен
Датчик температурN
Датчик воды в маслебез датчика воды в масле
Технические данные
СертификатыEN12050-1
Номинальный напор14 м
Максимальный напор18.7 м
Номинальный расход24.8 л/с
Тип рабочего колесаSUPER VORTEX
Максимальный расход40.3 л/с
Макс. гидравлическое КПД48 %
Допуски по рабочим хар-камISO9906:2012 3B2
Охлаждающий кожух (да / нет)Да
Максимальный размер включений100 мм
Данные электрооборудования
Мощность P19 кВт
Пусковой ток107 A
Диапазон тока17.3 A
Сетевая вилкаБез штекера
Момент инерции0.0692 кг м²
Способ запускаStar-delta (YD)
Номин.напряжение3 x 380-415 В
Стандарт. Ex-защитыPTO
Количество полюсов4
Защита от перегреваInternal
Класс изоляции (IEC 85)F
Тип силового кабеляLyniflex
Допуст.откл-е напряж+6/-10 %
Степень защиты (IEC 34-5)IP68
Cos phi - коэф-нт мощности0.79
Длина силового кабеля10 м
Частота питающей сети50 Hz
Номинальная мощность P27.5 кВт
Макс. число пусков в час20
Взрывозащищенное исполнениенет
КПД двигателя при 1/2 нагрузки81.3 %
КПД двигателя при 3/4 нагрузки83.5 %
Распределение крутящего момента141 Нм
Cos phi - коэф. мощности при 0 нагрузке0.12
КПД двигателя при полной нагрузке83.4 %
Cos phi - коэф. мощности при 1/2 нагрузки0.61
Cos phi - коэф. мощности при 3/4 нагрузки0.72
Скорость вращения электродвигателя1455 об/м
Расчетное значение тока без нагрузки7.4 A
Расчетное значение тока от 1/2 нагрузки10.9 A
Расчетное значение тока от 3/4 нагрузки13.4 A
Крутящий момент заторможенного ротора91 Нм
