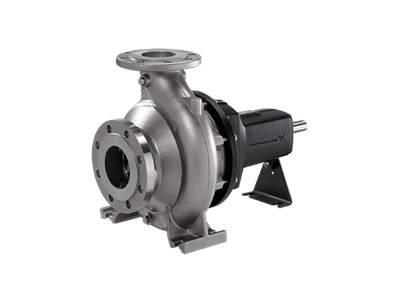

Консольные одноступенчатые насосыСерия: NKG Bare shaft
NKG 50-32-125.1/121 AY1F2NVSBQQVXW1
Насосы без двигателя по ISO 2858
Номер продукта
No.98297285
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5711492659267
№ продукта98297285
Наименование продуктаNKG 50-32-125.1/121 AY1F2NVSBQQVXW1
Другое
Вес (нетто)43.6 kg
Вес (брутто)54.4 kg
Language on pump nameplateGB
Объем поставки0.159 m³
Minimum efficiency index, MEI ≥0.62
Монтаж
Connect codeF
Grouting (Yes/No)N
Pipe connection standardEN 1092-1
Size of inlet connectionDN 50
Type of inlet connectionDIN
Size of outlet connectionDN 32
Type of outlet connectionDIN
Допустимое давлениеPN 16
Type key, code for pipework connectionF
Макс. рабочее давление16 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-10 .. 90 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringGraflon
Material codeN
Code for rubberV
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsN
Type key, code for rubber components. E = EPDM, V=FKMV
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionY1
Bearing designStandard
Shaft diameter24 mm
Curve toleranceISO9906:2012 3B2
Max. pump speed3700 rpm
Min. pump speed500 rpm
Type of impellerStandard
Primary shaft sealBQQV
Code for shaft sealBQQV
Mechanical seal typeSingle
Actual impeller diameter121 mm
Pump with motor (Yes/No)N
Nominal impeller diameter125.1
Номинальный напор15.5 m
Номинальный расход19.6 m³/h
Pump speed on which pump data are based2900 rpm
Данные электрооборудования
Rated power - P21.5 kW
Число полюсов2
