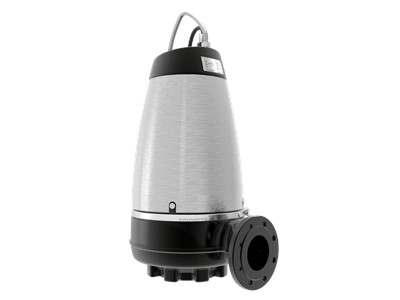

Погружные канализационные насосыСерия: SEV
SEV.100.100.30.A.Ex.4.50D
Канализационные насосы
Номер продукта
96177713
EAN код
5700830443590
Вес нетто
148 кг
Вес брутто
169 кг
Страна происхождения
DE
Материал
Чугун
Области применения
- Промышленные сточные воды
- Очистка и повторное использование промышленных сточных вод
- Отвод сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5700830443590
№ продукта96177713
Цена без НДС€ 7525
Наименование продуктаSEV.100.100.30.A.Ex.4.50D
Другое
Вес(Нетто)148 кг
Вес(Брутто)169 кг
ТН ВЭД ЕАЭС Код84137021
Датский номер VVS391288686
Cтрана происхожденияDE
Монтаж
Auto coupling96090994
Устан.сухая/погружн.DRY/SUBMERGED
Макс. рабочее давление6 бар
Тип входного соединенияDIN
Размер входного патрубкаDN 100
Тип напорного соединенияDIN
Размер выходного соединенияDN 100
Максимальная глубина установки7 м
Диапазон температуры окружающей среды0 .. 40 °C
Номинальное давление для выпускного патрубкаPN 10
Жидкость
Плотность998.2 кг/м³
Диапазон температур жидкости0 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаЧугун
Рабочее колесоЧугун
Уплотнение валаSiC/SiC
Рабочее колесо, EN/DINEN 1561 EN-GJL-250
Материал корпуса насоcаEN 1561 EN-GJL-250
Вторичное уплотнение валаCER/CARNBR
Система управления
Реле влажностиc реле влажности
Блок управленияне включен
Датчик температурY
Датчик воды в маслес датчиком воды в масле
Технические данные
СертификатыEN12050-1
Номинальный напор7.09 м
Максимальный напор11.3 м
Номинальный расход14.3 л/с
Тип рабочего колесаSUPER VORTEX
Максимальный расход31.9 л/с
Макс. гидравлическое КПД38 %
Допуски по рабочим хар-камISO9906:2012 3B2
Охлаждающий кожух (да / нет)Да
Максимальный размер включений100 мм
Данные электрооборудования
Мощность P13.7 кВт
Пусковой ток43 A
Диапазон тока7.8 A
Сетевая вилкаБез штекера
Момент инерции0.045 кг м²
Способ запускаDirect-on-line (DOL)
Номин.напряжение3 x 380-415 В
Стандарт. Ex-защитыEx db eb h mb IIB T4, T3 Gb PTO
Количество полюсов4
Защита от перегреваInternal
Класс изоляции (IEC 85)F
Тип силового кабеляLyniflex
Допуст.откл-е напряж+6/-10 %
Степень защиты (IEC 34-5)IP68
Cos phi - коэф-нт мощности0.73
Длина силового кабеля10 м
Частота питающей сети50 Hz
Номинальная мощность P23 кВт
Макс. число пусков в час20
Взрывозащищенное исполнениеда
КПД двигателя при 1/2 нагрузки76.4 %
КПД двигателя при 3/4 нагрузки79.9 %
Распределение крутящего момента71 Нм
Cos phi - коэф. мощности при 0 нагрузке0.12
КПД двигателя при полной нагрузке81.2 %
Cos phi - коэф. мощности при 1/2 нагрузки0.5
Cos phi - коэф. мощности при 3/4 нагрузки0.64
Скорость вращения электродвигателя1455 об/м
Расчетное значение тока без нагрузки5.1 A
Расчетное значение тока от 1/2 нагрузки5.6 A
Расчетное значение тока от 3/4 нагрузки6.4 A
Крутящий момент заторможенного ротора53 Нм
