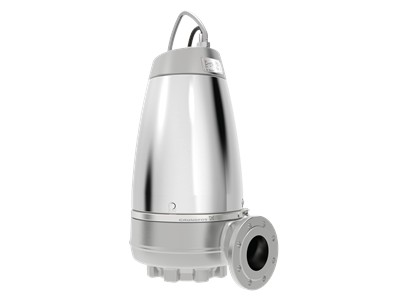

Погружные канализационные насосыСерия: SE1
SE1.80.100.22.4.50D.B.R
Канализационные погружные насосы Grundfos SE (1,1-11 кВт) с рабочим колесом S-tube® (SE1) или SuperVortex (SEV) со свободным проходом от 50 до 100 мм в зависимости от модели.
Номер продукта
92739813
EAN код
5715118925958
Вес нетто
122 кг
Вес брутто
133 кг
Материал
Нержавеющая сталь
Области применения
- Промышленные сточные воды
- Очистка и повторное использование промышленных сточных вод
- Отвод сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715118925958
№ продукта92739813
Цена без НДС€ 17249
Наименование продуктаSE1.80.100.22.4.50D.B.R
Другое
Вес(Нетто)122 кг
Вес(Брутто)133 кг
Монтаж
Auto coupling96090994
Устан.сухая/погружн.DRY/SUBMERGED
Макс. рабочее давление6 бар
Тип входного соединенияDIN
Размер входного патрубкаDN 100
Тип напорного соединенияDIN
Размер выходного соединенияDN 100
Максимальная глубина установки7 м
Диапазон температуры окружающей среды0 .. 40 °C
Номинальное давление для выпускного патрубкаPN 10
Жидкость
Плотность998.2 кг/м³
Диапазон температур жидкости10 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаНержавеющая сталь
Рабочее колесоНержавеющая сталь
Уплотнение валаSiC/SiC
Рабочее колесо, EN/DINEN 1.4408
Материал корпуса насоcаEN 1.4408
Вторичное уплотнение валаCER/CARNBR
Система управления
Реле влажностибез реле влажности
Блок управленияне включен
Датчик температурN
Датчик воды в маслебез датчика воды в масле
Технические данные
СертификатыEN12050-1
Номинальный напор6.63 м
Максимальный напор11.3 м
Номинальный расход20.9 л/с
Тип рабочего колесаS-TUBE
Максимальный расход38.6 л/с
Макс. гидравлическое КПД72 %
Допуски по рабочим хар-камISO9906:2012 3B2
Максимальный размер включений80 мм
Данные электрооборудования
Мощность P12.9 кВт
Пусковой ток32 A
Диапазон тока5.9 A
Сетевая вилкаБез штекера
Момент инерции0.066 кг м²
Способ запускаDirect-on-line (DOL)
Номин.напряжение3 x 380-415 В
Стандарт. Ex-защитыPTO
Количество полюсов4
Защита от перегреваInternal
Класс изоляции (IEC 85)F
Тип силового кабеляLyniflex
Допуст.откл-е напряж+6/-10 %
Степень защиты (IEC 34-5)IP68
Cos phi - коэф-нт мощности0.74
Длина силового кабеля10 м
Частота питающей сети50 Hz
Номинальная мощность P22.2 кВт
Макс. число пусков в час20
Взрывозащищенное исполнениенет
КПД двигателя при 1/2 нагрузки70.9 %
КПД двигателя при 3/4 нагрузки75.2 %
Распределение крутящего момента45 Нм
Cos phi - коэф. мощности при 0 нагрузке0.13
КПД двигателя при полной нагрузке76.3 %
Cos phi - коэф. мощности при 1/2 нагрузки0.53
Cos phi - коэф. мощности при 3/4 нагрузки0.66
Скорость вращения электродвигателя1445 об/м
Расчетное значение тока без нагрузки3.6 A
Расчетное значение тока от 1/2 нагрузки4.2 A
Расчетное значение тока от 3/4 нагрузки4.8 A
Крутящий момент заторможенного ротора32 Нм
