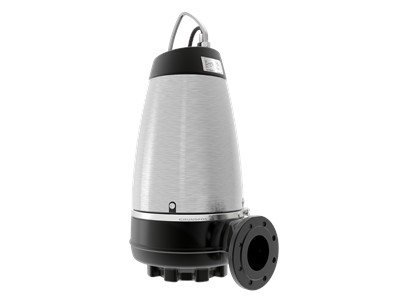

Погружные канализационные насосыСерия: SE1
SE1.80.100.15.A.Ex.4.50D.B
Канализационные погружные насосы Grundfos SE (1,1-11 кВт) с рабочим колесом S-tube® (SE1) или SuperVortex (SEV) со свободным проходом от 50 до 100 мм в зависимости от модели.
Номер продукта
96177685
EAN код
5700830443316
Вес нетто
109 кг
Вес брутто
120 кг
Страна происхождения
DE
Материал
Чугун
Области применения
- Промышленные сточные воды
- Очистка и повторное использование промышленных сточных вод
- Отвод сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5700830443316
№ продукта96177685
Цена без НДС€ 6251
Наименование продуктаSE1.80.100.15.A.Ex.4.50D.B
Другое
Вес(Нетто)109 кг
Вес(Брутто)120 кг
ТН ВЭД ЕАЭС Код84137021
Датский номер VVS391286556
Cтрана происхожденияDE
Монтаж
Auto coupling96090994
Устан.сухая/погружн.DRY/SUBMERGED
Макс. рабочее давление6 бар
Тип входного соединенияDIN
Размер входного патрубкаDN 100
Тип напорного соединенияDIN
Размер выходного соединенияDN 100
Максимальная глубина установки7 м
Диапазон температуры окружающей среды0 .. 40 °C
Номинальное давление для выпускного патрубкаPN 10
Жидкость
Плотность998.2 кг/м³
Диапазон температур жидкости0 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаЧугун
Рабочее колесоЧугун
Уплотнение валаSiC/SiC
Рабочее колесо, EN/DINEN 1561 EN-GJL-250
Материал корпуса насоcаEN 1561 EN-GJL-250
Вторичное уплотнение валаCER/CARNBR
Система управления
Реле влажностиc реле влажности
Блок управленияне включен
Датчик температурY
Датчик воды в маслес датчиком воды в масле
Технические данные
СертификатыEN12050-1
Номинальный напор4.949 м
Максимальный напор8 м
Номинальный расход19.8 л/с
Тип рабочего колесаS-TUBE
Максимальный расход35.6 л/с
Макс. гидравлическое КПД72 %
Допуски по рабочим хар-камISO9906:2012 3B2
Охлаждающий кожух (да / нет)Да
Максимальный размер включений80 мм
Данные электрооборудования
Мощность P12.1 кВт
Пусковой ток22 A
Диапазон тока4.2 A
Сетевая вилкаБез штекера
Момент инерции0.0468 кг м²
Способ запускаDirect-on-line (DOL)
Номин.напряжение3 x 380-415 В
Стандарт. Ex-защитыEx db eb h mb IIB T4, T3 Gb PTO
Количество полюсов4
Защита от перегреваInternal
Класс изоляции (IEC 85)F
Тип силового кабеляLyniflex
Допуст.откл-е напряж+6/-10 %
Степень защиты (IEC 34-5)IP68
Cos phi - коэф-нт мощности0.76
Длина силового кабеля10 м
Частота питающей сети50 Hz
Номинальная мощность P21.5 кВт
Макс. число пусков в час20
Взрывозащищенное исполнениеда
КПД двигателя при 1/2 нагрузки67 %
КПД двигателя при 3/4 нагрузки71 %
Распределение крутящего момента28 Нм
Cos phi - коэф. мощности при 0 нагрузке0.15
КПД двигателя при полной нагрузке72 %
Cos phi - коэф. мощности при 1/2 нагрузки0.56
Cos phi - коэф. мощности при 3/4 нагрузки0.68
Скорость вращения электродвигателя1435 об/м
Расчетное значение тока без нагрузки2.5 A
Расчетное значение тока от 1/2 нагрузки3 A
Расчетное значение тока от 3/4 нагрузки3.4 A
Крутящий момент заторможенного ротора23 Нм
