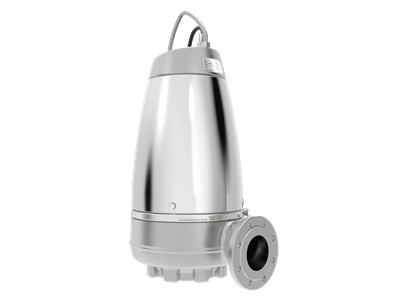

Погружные канализационные насосыСерия: SE1
SE1.100.150.75.4.51D.B.R
Канализационные погружные насосы Grundfos SE (1,1-11 кВт) с рабочим колесом S-tube® (SE1) или SuperVortex (SEV) со свободным проходом от 50 до 100 мм в зависимости от модели.
Номер продукта
92739993
EAN код
5715118927754
Вес нетто
244 кг
Вес брутто
262 кг
Материал
Нержавеющая сталь
Области применения
- Промышленные сточные воды
- Очистка и повторное использование промышленных сточных вод
- Отвод сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715118927754
№ продукта92739993
Цена без НДС€ 21667
Наименование продуктаSE1.100.150.75.4.51D.B.R
Другое
Вес(Нетто)244 кг
Вес(Брутто)262 кг
Монтаж
Auto coupling96090995
Устан.сухая/погружн.DRY/SUBMERGED
Макс. рабочее давление6 бар
Тип входного соединенияDIN
Размер входного патрубкаDN 150
Тип напорного соединенияDIN
Размер выходного соединенияDN 150
Максимальная глубина установки7 м
Диапазон температуры окружающей среды0 .. 40 °C
Номинальное давление для выпускного патрубкаPN 10
Жидкость
Плотность998.2 кг/м³
Диапазон температур жидкости10 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаНержавеющая сталь
Рабочее колесоНержавеющая сталь
Уплотнение валаSiC/SiC
Рабочее колесо, EN/DINEN 1.4408
Материал корпуса насоcаEN 1.4408
Вторичное уплотнение валаCER/CARNBR
Система управления
Реле влажностибез реле влажности
Блок управленияне включен
Датчик температурN
Датчик воды в маслебез датчика воды в масле
Технические данные
СертификатыEN12050-1
Номинальный напор11 м
Максимальный напор19 м
Номинальный расход50.4 л/с
Тип рабочего колесаS-TUBE
Максимальный расход83.3 л/с
Макс. гидравлическое КПД74 %
Допуски по рабочим хар-камISO9906:2012 3B2
Максимальный размер включений100 мм
Данные электрооборудования
Мощность P19 кВт
Пусковой ток107 A
Диапазон тока17.3 A
Сетевая вилкаБез штекера
Момент инерции0.2203 кг м²
Способ запускаStar-delta (YD)
Номин.напряжение3 x 380-415 В
Стандарт. Ex-защитыPTO
Количество полюсов4
Защита от перегреваInternal
Класс изоляции (IEC 85)F
Тип силового кабеляLyniflex
Допуст.откл-е напряж+6/-10 %
Степень защиты (IEC 34-5)IP68
Cos phi - коэф-нт мощности0.79
Длина силового кабеля10 м
Частота питающей сети50 Hz
Номинальная мощность P27.5 кВт
Макс. число пусков в час20
Взрывозащищенное исполнениенет
КПД двигателя при 1/2 нагрузки81.3 %
КПД двигателя при 3/4 нагрузки83.5 %
Распределение крутящего момента141 Нм
Cos phi - коэф. мощности при 0 нагрузке0.12
КПД двигателя при полной нагрузке83.4 %
Cos phi - коэф. мощности при 1/2 нагрузки0.61
Cos phi - коэф. мощности при 3/4 нагрузки0.72
Скорость вращения электродвигателя1455 об/м
Расчетное значение тока без нагрузки7.4 A
Расчетное значение тока от 1/2 нагрузки10.9 A
Расчетное значение тока от 3/4 нагрузки13.4 A
Крутящий момент заторможенного ротора91 Нм
