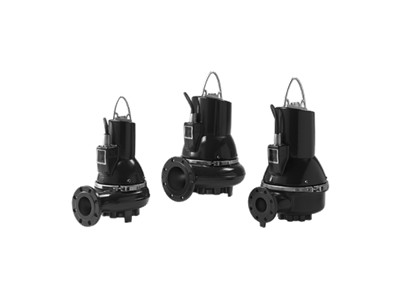

Погружные канализационные насосыСерия: SL1
SL1.80.100.15.EX.4.50D.C.Z
Погружные насосы для сточных вод SL (1,1-11кВт) оснащены одноканальным S-tube® (SL1) или вихревым (SLV) рабочим колесом со свободным проходом от 50 до 100 мм в зависимости от типоразмера насоса.
Номер продукта
98626616
EAN код
5711498476134
Вес нетто
101 кг
Вес брутто
112 кг
Страна происхождения
HU
Материал
Чугун
Области применения
- Промышленные сточные воды
- Очистка и повторное использование промышленных сточных вод
- Отвод сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5711498476134
№ продукта98626616
Цена без НДС€ 3546
Наименование продуктаSL1.80.100.15.EX.4.50D.C.Z
Другое
Вес(Нетто)101 кг
Вес(Брутто)112 кг
ТН ВЭД ЕАЭС Код84137021
Cтрана происхожденияHU
Монтаж
Auto coupling96090994
Модельный рядB
Допустимое давлениеPN 10
Макс. рабочее давление6 бар
Тип входного соединенияDIN
Размер входного патрубкаDN 100
Тип напорного соединенияDIN
Установка сухая / погружнаяSUBMERGED
Размер выходного соединенияDN 100
Максимальная глубина установки7 м
Диапазон температуры окружающей среды-20 .. 40 °C
Жидкость
Плотность998.2 кг/м³
Диапазон температур жидкости0 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаЧугун
Рабочее колесоЧугун
ЭлектродвигательEN-GJL-250
Рабочее колесо, EN/DINEN 5.1301 EN-GJL-250
Материал корпуса насоcаEN 5.1301 EN-GJL-250
Система управления
Реле влажностиc реле влажности
Блок управленияне включен
Датчик воды в маслебез датчика воды в масле
Технические данные
СертификатыCE EN12050-1, ATEX
Номинальный напор5.24 м
Максимальный напор8.4 м
Номинальный расход19.5 л/с
Тип рабочего колесаS-TUBE
Максимальный расход35.3 л/с
Допуски по рабочим хар-камISO9906:2012 3B2
Первичное уплотнение валаSIC/SIC
Охлаждающий кожух (да / нет)Нет
Максимальный размер включений80 мм
Данные электрооборудования
Мощность P11.9 кВт
Диапазон тока3.9 A
Сетевая вилкаБез штекера
Способ запускаDOL
Номин.напряжение3 x 380-415 В
Стандарт. Ex-защитыTHERMAL SWITCH
Количество полюсов4
Класс изоляции (IEC 85)H
Тип силового кабеляLYNIFLEX
Допуст.откл-е напряж+10/-10 %
Степень защиты (IEC 34-5)IP68
Cos phi - коэф-нт мощности0.70
Длина силового кабеля10 м
Частота питающей сети50 Hz
Номинальная мощность P21.5 кВт
Макс. число пусков в час20
Взрывозащищенное исполнениеда
Cos phi - коэф. мощности при 1/2 нагрузки0.48
Cos phi - коэф. мощности при 3/4 нагрузки0.61
Скорость вращения электродвигателя1452 об/м
Эффективность двигателя при 3/4 нагрузки83.9 %
Эффективность электродвигателя при 1/2 нагрузки81.8 %
Эффективность электродвигателя при полной нагрузке84.3 %
