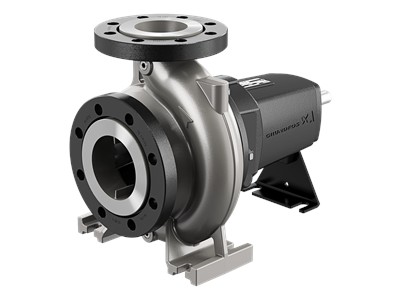

Консольные одноступенчатые насосыСерия: NKG Bare shaft
NKG 100-80-125/125 AY1F2KESBQQEXW1
Насосы без двигателя по ISO 2858
Номер продукта
No.97775031
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5710624179468
№ продукта97775031
Наименование продуктаNKG 100-80-125/125 AY1F2KESBQQEXW1
Другое
Вес (нетто)55.7 kg
Вес (брутто)66.5 kg
Language on pump nameplateGB
Объем поставки0.159 m³
Minimum efficiency index, MEI ≥0.42
Монтаж
Connect codeF
Grouting (Yes/No)N
Pipe connection standardEN 1092-1
Size of inlet connectionDN 100
Type of inlet connectionDIN
Size of outlet connectionDN 80
Type of outlet connectionDIN
Допустимое давлениеPN 16
Type key, code for pipework connectionF
Макс. рабочее давление16 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeCast iron
Wear ringStainless steel
Material codeK
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsK
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionY1
Bearing designStandard
Shaft diameter24 mm
Curve toleranceISO9906:2012 3B2
Max. pump speed3700 rpm
Min. pump speed500 rpm
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Mechanical seal typeSingle
Actual impeller diameter125 mm
Pump with motor (Yes/No)N
Nominal impeller diameter125
Номинальный напор14.7 m
Номинальный расход94.2 m³/h
Pump speed on which pump data are based2900 rpm
Данные электрооборудования
Rated power - P25.5 kW
Число полюсов2
