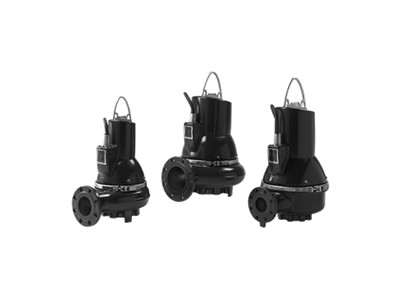

Погружные канализационные насосыСерия: SL1
SL1.100.100.40.EX.4.51D.C.Z
Погружные насосы для сточных вод SL (1,1-11кВт) оснащены одноканальным S-tube® (SL1) или вихревым (SLV) рабочим колесом со свободным проходом от 50 до 100 мм в зависимости от типоразмера насоса.
Номер продукта
98626678
EAN код
5711498477377
Вес нетто
150 кг
Вес брутто
170 кг
Страна происхождения
HU
Материал
Чугун
Области применения
- Промышленные сточные воды
- Очистка и повторное использование промышленных сточных вод
- Отвод сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5711498477377
№ продукта98626678
Цена без НДС€ 6475
Наименование продуктаSL1.100.100.40.EX.4.51D.C.Z
Другое
Вес(Нетто)150 кг
Вес(Брутто)170 кг
ТН ВЭД ЕАЭС Код84137021
Cтрана происхожденияHU
Монтаж
Auto coupling96090994
Модельный рядC
Допустимое давлениеPN 10
Макс. рабочее давление6 бар
Тип входного соединенияDIN
Размер входного патрубкаDN 150
Тип напорного соединенияDIN
Установка сухая / погружнаяSUBMERGED
Размер выходного соединенияDN 100
Максимальная глубина установки7 м
Диапазон температуры окружающей среды-20 .. 40 °C
Жидкость
Плотность998.2 кг/м³
Диапазон температур жидкости0 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаЧугун
Рабочее колесоЧугун
ЭлектродвигательEN-GJL-250
Рабочее колесо, EN/DINEN 5.1301 EN-GJL-250
Материал корпуса насоcаEN 5.1301 EN-GJL-250
Система управления
Реле влажностиc реле влажности
Блок управленияне включен
Датчик воды в маслебез датчика воды в масле
Технические данные
СертификатыCE EN12050-1, ATEX
Номинальный напор6.49 м
Максимальный напор11.7 м
Номинальный расход39.1 л/с
Тип рабочего колесаS-TUBE
Максимальный расход63.6 л/с
Допуски по рабочим хар-камISO9906:2012 3B2
Первичное уплотнение валаSIC/SIC
Охлаждающий кожух (да / нет)Нет
Максимальный размер включений100 мм
Данные электрооборудования
Мощность P14.8 кВт
Пусковой ток65 A
Диапазон тока9.6 A
Сетевая вилкаБез штекера
Способ запускаSD
Номин.напряжение3 x 380-415 В
Стандарт. Ex-защитыTHERMAL SWITCH
Количество полюсов4
Класс изоляции (IEC 85)H
Тип силового кабеляLYNIFLEX
Допуст.откл-е напряж+10/-10 %
Степень защиты (IEC 34-5)IP68
Cos phi - коэф-нт мощности0.72
Длина силового кабеля10 м
Частота питающей сети50 Hz
Номинальная мощность P24 кВт
Макс. число пусков в час20
Взрывозащищенное исполнениеда
Cos phi - коэф. мощности при 1/2 нагрузки0.50
Cos phi - коэф. мощности при 3/4 нагрузки0.63
Скорость вращения электродвигателя1464 об/м
Эффективность двигателя при 3/4 нагрузки87.1 %
Эффективность электродвигателя при 1/2 нагрузки85.0 %
Эффективность электродвигателя при полной нагрузке87.4 %
