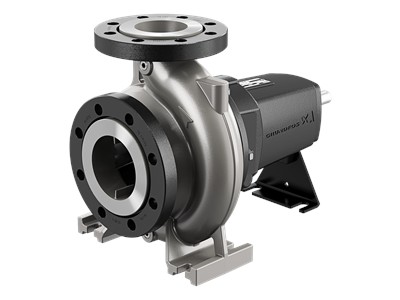

Консольные одноступенчатые насосыСерия: NKG Bare shaft
NKG 200-150-315/322 AY1F2KESBQQEXW5
Насосы без двигателя по ISO 2858
Номер продукта
No.97825013
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5710625290315
№ продукта97825013
Наименование продуктаNKG 200-150-315/322 AY1F2KESBQQEXW5
Другое
Вес (нетто)306 kg
Вес (брутто)371 kg
Language on pump nameplateGB
Объем поставки1.05 m³
Minimum efficiency index, MEI ≥0.56
Монтаж
Connect codeF
Grouting (Yes/No)N
Pipe connection standardEN 1092-1
Size of inlet connectionDN 200
Type of inlet connectionDIN
Size of outlet connectionDN 150
Type of outlet connectionDIN
Допустимое давлениеPN 16
Type key, code for pipework connectionF
Макс. рабочее давление16 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeCast iron
Wear ringStainless steel
Material codeK
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsK
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionY1
Bearing designStandard
Shaft diameter48 mm
Curve toleranceISO9906:2012 3B
Max. pump speed3700 rpm
Min. pump speed500 rpm
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Mechanical seal typeSingle
Actual impeller diameter322 mm
Pump with motor (Yes/No)N
Nominal impeller diameter315
Номинальный напор12.8 m
Номинальный расход363.3 m³/h
Pump speed on which pump data are based970 rpm
Данные электрооборудования
Rated power - P218.5 kW
Число полюсов6
