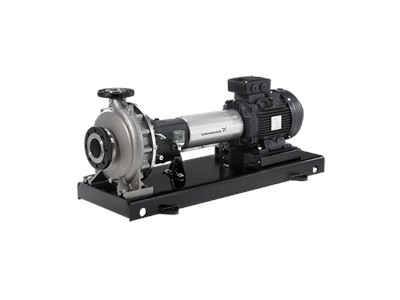

NKG 125-80-315/334 AA1F3IFSDAQFYW1
Консольные одноступенчатые насосыСерия: NKG

NKG 125-80-315/334 AA1F3IFSDAQFYW1

Стандартные насосы по ISO 2858

Номер продукта

No.98519983

Области применения

  • Отопление в коммерческих зданиях
  • Кондиционирование воздуха в коммерческих зданиях
  • Повышение давления воды в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5711496477416
№ продукта98519983
Наименование продуктаNKG 125-80-315/334 AA1F3IFSDAQFYW1

Другое

Вес (нетто)1800 kg
Вес (брутто)1840 kg
Language on pump nameplateGB
Объем поставки2.43 m³
Minimum efficiency index, MEI ≥0.63

Монтаж

Connect codeF
Coupling typeFlexible w/o spacer
Base frame designEN/ISO
Grouting (Yes/No)Y
Code for base frame10C ST
Pipe connection standardEN 1092-1
Size of inlet connectionDN 125
Type of inlet connectionDIN
Size of outlet connectionDN 80
Type of outlet connectionDIN
Maximum ambient temperature55 °C
Допустимое давлениеPN 25
Type key, code for pipework connectionF
Макс. рабочее давление25 bar

Жидкость

Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 140 °C
Температура перекачиваемой жидкости20 °C

Материалы

ShaftStainless steel
FlangeCast iron
Wear ringStainless steel
Material codeI
Code for rubberF
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsI
Type key, code for rubber components. E = EPDM, V=FKMF

Управление

Pressure sensorN
Frequency converterNone

Технические данные

Pump versionA1
Bearing designStandard
Shaft diameter42 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealDAQF
Code for shaft sealDAQF
Mechanical seal typeSingle
Actual impeller diameter334 mm
Pump with motor (Yes/No)Y
Nominal impeller diameter315
Номинальный напор149.8 m
Номинальный расход298.6 m³/h
Pump speed on which pump data are based2986 rpm

Данные электрооборудования

Rated speed2986 rpm
IE efficiencyIE4 96,5%
Rated current330 A
Rated power - P2200 kW
Starting current970 %
IE Efficiency classIE4
Cos phi - power factor0.91
Built-in motor protectionPTC
Тип двигателяINNOMOTICS
Число полюсов2
Motor efficiency at 1/2 load96.2 %
Motor efficiency at 3/4 load96.6 %
Bearing insulation type N-endN
Motor efficiency at full load96.5 %
Номин. напряжение3 x 380-420D/660-725Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz

Документация

Руководства по монтажу и эксплуатации

PDFNK, NKE, NKG, NKGE (Service instructions)PDFNKG, Model B Double and cartridge seals, oil or grease lubrication (Service Instruction)PDFNB, NBG, NK, NKG Coated solutions Service InstructionsPDFNK, NKE, NKG, NKGE and LS Laser alignment (Service instructions)PDFTPE, TPED; TPE2, TPE2 D, TPE3, TPE3 D; NBE, NBGE, NKE, NKGE; MTBE (Safety instructions)PDFNB, NBG, NK, NKG, TP, TPD, ATEX-approved pumps (Safety instructions)PDFNBE, NBGE, NKE, NKGE, TPE Series 1000, TPE Series 2000, from 30 kW 2-pole and 18.5 kW 4-pole (I & O instructions)PDFNK, NKG, Model B (I & O instructions)PDFNKG (ZH and GB) (Installation and operating instructions)PDFNKG (ZH and GB) (Installation and operating instructions)PDFNK, NKG (GB-CN-JP version) (Installation and operating instructions)PDFNK, NKG, High Temperature (Installation and operating instructions)
