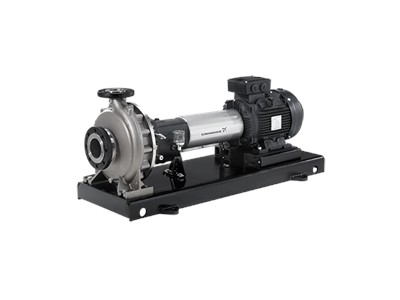

Консольные одноступенчатые насосыСерия: NKG
NKG 125-80-400.1/400 AA1F3JESDAQFYW1
Стандартные насосы по ISO 2858
Номер продукта
No.98383908
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5711494086887
№ продукта98383908
Наименование продуктаNKG 125-80-400.1/400 AA1F3JESDAQFYW1
Другое
Вес (нетто)1880 kg
Вес (брутто)1990 kg
Language on pump nameplateGB
Объем поставки3.15 m³
Minimum efficiency index, MEI ≥0.39
Монтаж
Connect codeF
Coupling typeFlexible w/o spacer
Base frame designEN/ISO
Grouting (Yes/No)Y
Code for base frame10C ST
Pipe connection standardEN 1092-1
Size of inlet connectionDN 125
Type of inlet connectionDIN
Size of outlet connectionDN 80
Type of outlet connectionDIN
Maximum ambient temperature55 °C
Допустимое давлениеPN 25
Type key, code for pipework connectionF
Макс. рабочее давление25 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 140 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeCast iron
Wear ringGraflon
Material codeJ
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsJ
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionA1
Bearing designStandard
Shaft diameter42 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealDAQF
Code for shaft sealDAQF
Mechanical seal typeSingle
Actual impeller diameter400 mm
Pump with motor (Yes/No)Y
Nominal impeller diameter400.1
Номинальный напор183.9 m
Номинальный расход288.3 m³/h
Pump speed on which pump data are based2986 rpm
Данные электрооборудования
Rated speed2986 rpm
IE efficiencyIE395,8%
Rated current452-452/263-263 A
Rated power - P2250 kW
Starting current930 %
IE Efficiency classIE3
Cos phi - power factor0.88
Built-in motor protectionPTC
Тип двигателяINNOMOTICS
Число полюсов2
Motor efficiency at 1/2 load95 %
Motor efficiency at 3/4 load95.7 %
Bearing insulation type N-endSteel bearing
Motor efficiency at full load95.8 %
Номин. напряжение3 x 380-420/660-725 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
