Консольный, с односторонним всасываниемСерия: NK

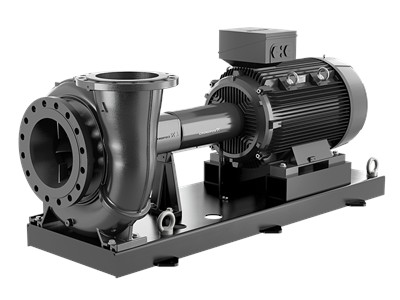

NK 250-450/381 AA1F1AESBQQE2W3

Name: Пневмоэлемент
Address: ул. Елькина, 63, Челябинск, Челябинская область, 454091, RU
Telephone: +7 (351) 750-51-84
Price range: ₽₽

Стандартные насосы в соответствии с EN 733

Номер продукта

98971890

EAN код

5712604474303

Вес нетто

1930 кг

Вес брутто

2030 кг

Материал

ASTM class 35

Области применения

Отопление в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5712604474303

№ продукта98971890

Наименование продуктаNK 250-450/381 AA1F1AESBQQE2W3

Другое

Вес(Нетто)1930 кг

Вес(Брутто)2030 кг

Объем поставки3.35 м³

Язык на заводской табличке насосаБританский английский

Минимальный индекс эффективности, MEI ≥0.68

Монтаж

Coupling typeFlexible w/o spacer

Код рамы10F

Конструкция рамыEN/ISO

Код присоединенияF

Допустимое давлениеPN 10

Макс. рабочее давление10 бар

Тип входного соединенияDIN

Стандарт соединения трубEN 1092-2

Тип напорного соединенияDIN

Размер напорного патрубкаDN 250

Размер всасывающего патрубкаDN 300

Заливка цементным раствором (да /нет)Нет

Максимальная температура окружающей среды55 °C

Типовое обозначение, код трубного соединенияF

Жидкость

Плотность998.2 кг/м³

Рабочая жидкостьВода

Диапазон температур жидкости-25 .. 120 °C

Температура перекачиваемой жидкости20 °C

Материалы

ВалStainless steel

Код резиныE

Код материалаA

Корпус насосаASTM class 35

Рабочее колесоЧугун

Рабочее колесо, EN/DINEN-GJL-200

Изнашиваемое кольцоЛатунь

Рабочее колесо, AISI/ASTMASTM class 30

Материал корпуса насоcаEN-GJL-250

Внутреннее покрытие корпуса насосаокраска методом катодного электроосаждения

Типовое обозначение, код материаловA

Тип модели, код для резиновых компонентов. E = EPDM, V=FKME

Система управления

Датчик давленияН

Преобразователь частотыОтсут.

Технические данные

Диаметр вала60 мм

Тип исполненияA1

Исполнение насосаA1

Номинальный напор46.46 м

Номинальный расход783.8 м³/ч

Конструкция подшипникаСтандарт.

Допуски по рабочим хар-камISO9906:2012 3B

Насос с электродвигателемДа

Первичное уплотнение валаBQQE

Тип механического уплотненияSingle

Код торцевого уплотнения валаBQQE

Текущий диаметр рабочего колеса381 мм

Номинальный диаметр рабочего колеса450

Скорость насоса, при которой расчитаны его характеристики1490 об/м

Данные электрооборудования

Пусковой ток820 %

Номинальный ток235 A

Класс энергоэфф-тиIE4

Количество полюсов4

Класс изоляции (IEC 85)F

Степень защиты (IEC 34-5)IP55

ЭнергоэффективностьIE4 96,4%

Номинальная скорость1490 об/м

Тип электродвигателяINNOMOTICS

Частота питающей сети50 Hz

Номинальное напряжение3 x 380-420D/660-725Y В

Номинальная мощность - P2132 кВт

Cos фи - характеристика мощности0.85

Встроенная защита электродвигателяPTC

Изоляция подшипника с ведомой стороныНет

Эффективность двигателя при 3/4 нагрузки96.6 %

Эффективность электродвигателя при 1/2 нагрузки96.3 %

Эффективность электродвигателя при полной нагрузке96.4 %
