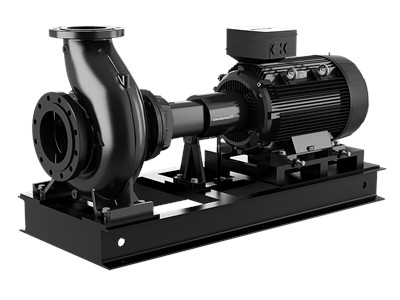

NKG 150-125-200/196-166 BA1F2AESBAQEUW1
Консольные одноступенчатые насосыСерия: NKG

NKG 150-125-200/196-166 BA1F2AESBAQEUW1

Стандартные насосы по ISO 2858

Номер продукта

No.99122897

Области применения

  • Отопление в коммерческих зданиях
  • Кондиционирование воздуха в коммерческих зданиях
  • Повышение давления воды в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5712607193140
№ продукта99122897
Наименование продуктаNKG 150-125-200/181 BA1F2AESBAQEUW1

Другое

Вес (нетто)737 kg
Вес (брутто)850 kg
Language on pump nameplateCN
Объем поставки1.9 m³
Minimum efficiency index, MEI ≥0.70

Монтаж

Connect codeF
Coupling typeFlexible w/o spacer
Base frame designC-channel
Grouting (Yes/No)Y
Code for base frame60
Pipe connection standardEN 1092-2
Size of inlet connectionDN 150
Type of inlet connectionDIN
Size of outlet connectionDN 125
Type of outlet connectionDIN
Maximum ambient temperature60 °C
Допустимое давлениеPN 16
Type key, code for pipework connectionF
Макс. рабочее давление16 bar

Жидкость

Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 120 °C
Температура перекачиваемой жидкости20 °C

Материалы

ShaftStainless steel
Wear ringBrass
Material codeA
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsA
Type key, code for rubber components. E = EPDM, V=FKME

Управление

Pressure sensorN
Frequency converterNone

Технические данные

Pump versionA1
Bearing designStandard
Shaft diameter32 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBAQE
Code for shaft sealBAQE
Mechanical seal typeSingle
Actual impeller diameter181 mm
Pump with motor (Yes/No)Y
Nominal impeller diameter200
Номинальный напор37.86 m
Номинальный расход420 m³/h
Pump speed on which pump data are based2970 rpm

Данные электрооборудования

Rated speed2970 rpm
IE efficiencyIE3 94,3%
Rated current99,0-90,5/57,0-54,5 A
Rated power - P255 kW
Starting current780 %
IE Efficiency classIE3
Cos phi - power factor0.89
Built-in motor protectionPTC
Тип двигателя250M
Число полюсов2
Motor efficiency at 1/2 load94.2 %
Motor efficiency at 3/4 load95.0-95 %
Bearing insulation type N-endSteel bearing
Motor efficiency at full load94.3 %
Номин. напряжение3 x 380-415D/660-690Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 (Protect. water jets/dust)
Частота питающей сети50 Hz

Документация

Руководства по монтажу и эксплуатации

PDFNK, NKE, NKG, NKGE (Service instructions)PDFNKG, Model B Double and cartridge seals, oil or grease lubrication (Service Instruction)PDFNB, NBG, NK, NKG Coated solutions Service InstructionsPDFNK, NKE, NKG, NKGE and LS Laser alignment (Service instructions)PDFTPE, TPED; TPE2, TPE2 D, TPE3, TPE3 D; NBE, NBGE, NKE, NKGE; MTBE (Safety instructions)PDFNB, NBG, NK, NKG, TP, TPD, ATEX-approved pumps (Safety instructions)PDFNBE, NBGE, NKE, NKGE, TPE Series 1000, TPE Series 2000, from 30 kW 2-pole and 18.5 kW 4-pole (I & O instructions)PDFNK, NKG, Model B (I & O instructions)PDFNKG (ZH and GB) (Installation and operating instructions)PDFNKG (ZH and GB) (Installation and operating instructions)PDFNK, NKG (GB-CN-JP version) (Installation and operating instructions)PDFNK, NKG, High Temperature (Installation and operating instructions)
