Консольно-моноблочные одноступенчатыеСерия: NBE Серия 2000

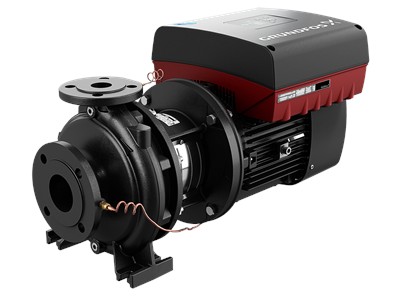

NBE 150-200/210-154 ASAF1AVSBQQVMWA

Name: Пневмоэлемент
Address: ул. Елькина, 63, Челябинск, Челябинская область, 454091, RU
Telephone: +7 (351) 750-51-84
Price range: ₽₽

Консольно-моноблочные насосы одностороннего всасывания по EN 733 с двигателем MGE

Номер продукта

99534981

EAN код

5713830672709

Вес нетто

214 кг

Вес брутто

246 кг

Материал

ASTM class 35

Области применения

Отопление в коммерческих зданиях
Кондиционирование воздуха в коммерческих зданиях
Повышение давления в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5713830672709

№ продукта99534981

Наименование продуктаNBE 150-200/210-154 ASAF1AVSBQQVMWA

Другое

Вес(Нетто)214 кг

Вес(Брутто)246 кг

Объем поставки0.951 м³

Язык на заводской табличке насосаБританский английский

Минимальный индекс эффективности, MEI ≥0.70

Монтаж

Код присоединенияF1

Смазка подшипниковСмазка

Допустимое давлениеPN 10

Опорный блок (да / нет)N

Макс. рабочее давление10 бар

Корпус насоса на ножкахДа

Стандарт соединения трубEN 1092-2

Размер напорного патрубкаDN 150

Размер всасывающего патрубкаDN 200

Максимальная температура окружающей среды50 °C

Типовое обозначение, код трубного соединенияF1

Жидкость

Плотность998.2 кг/м³

Рабочая жидкостьВода

Диапазон температур жидкости-10 .. 90 °C

Температура перекачиваемой жидкости20 °C

Материалы

ВалStainless steel

Код резиныV

Код материалаA

Корпус насосаASTM class 35

Рабочее колесоЧугун

Рабочее колесо, EN/DINEN-GJL-200

Изнашиваемое кольцоЛатунь

Рабочее колесо, AISI/ASTMASTM class 30

Материал корпуса насоcаEN-GJL-250

Внутреннее покрытие корпуса насосаокраска методом катодного электроосаждения

Типовое обозначение, код материаловA

Тип модели, код для резиновых компонентов. E = EPDM, V=FKMV

Система управления

Датчик давленияДа

Панель управленияHMI300 - улучшеный

Тип датчика давленияДифференциальный

Функциональный модульFM310 - Advanced

Преобразователь частотыВстроен.

Технические данные

Диаметр вала32 мм

Тип исполненияA

Исполнение насосаA

Номинальный напор5.2 м

Номинальный расход372 м³/ч

Конструкция подшипникаСтандарт.

Тип установки уплотненияОдинарное

Допуски по рабочим хар-камISO9906:2012 3B2

Первичное уплотнение валаBQQV

Код торцевого уплотнения валаBQQV

Текущий диаметр рабочего колеса182 мм

Номинальный диаметр рабочего колеса200

Скорость насоса, при которой расчитаны его характеристики1450 об/м

Данные электрооборудования

Номинальный ток14.1-11.1 A

Класс энергоэфф-тиIE5

Количество полюсов4

Класс изоляции (IEC 85)F

Степень защиты (IEC 34-5)IP55

Номинальная скорость180-2200 об/м

Частота питающей сети50 Hz

Номинальное напряжение3 x 380-500 В

Номинальная мощность - P27.5 кВт

Монтажн. обозначение по IEC 34-7IM V1/B5

Cos фи - характеристика мощности0.93-0.89

Встроенная защита электродвигателяELEC

Изоляция подшипника с ведомой стороныСтальной подшипник

Эффективность электродвигателя при полной нагрузке92.2 %
