Консольно-моноблочные одноступенчатыеСерия: NBE

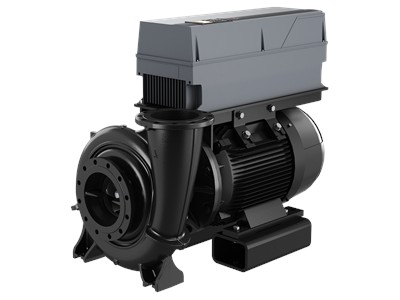

NBE 250-400/281 AASF1AESBQQETW3

Name: Пневмоэлемент
Address: ул. Елькина, 63, Челябинск, Челябинская область, 454091, RU
Telephone: +7 (351) 750-51-84
Price range: ₽₽

Консольно-моноблочные насосы одностороннего всасывания по EN 733 с двигателем MGE

Номер продукта

93032767

EAN код

5715123254081

Вес нетто

818 кг

Вес брутто

920 кг

Материал

ASTM class 35

Области применения

Кондиционирование воздуха в коммерческих зданиях
Промышленное отопление
Ирригация

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5715123254081

№ продукта93032767

Цена без НДС

Наименование продуктаNBE 250-400/281 AASF1AESBQQETW3

Другое

Вес(Нетто)818 кг

Вес(Брутто)920 кг

Объем поставки2.59 м³

Язык на заводской табличке насосаБританский английский

Минимальный индекс эффективности, MEI ≥0.50

Монтаж

Код присоединенияF1

Смазка подшипниковСмазка

Допустимое давлениеPN 10

Опорный блок (да / нет)Y

Макс. рабочее давление10 бар

Корпус насоса на ножкахДа

Стандарт соединения трубEN 1092-2

Размер напорного патрубкаDN 250

Размер всасывающего патрубкаDN 300

Диапазон температуры окружающей среды-10 .. 50 °C

Типовое обозначение, код трубного соединенияF1

Жидкость

Плотность998.2 кг/м³

Рабочая жидкостьВода

Диапазон температур жидкости-25 .. 120 °C

Температура перекачиваемой жидкости20 °C

Материалы

ВалStainless steel

Код резиныE

Код материалаA

Корпус насосаASTM class 35

Рабочее колесоЧугун

Рабочее колесо, EN/DINEN-GJL-200

Изнашиваемое кольцоЛатунь

Рабочее колесо, AISI/ASTMASTM class 30

Материал корпуса насоcаEN-GJL-250

Внутреннее покрытие корпуса насосаокраска методом катодного электроосаждения

Типовое обозначение, код материаловA

Тип модели, код для резиновых компонентов. E = EPDM, V=FKME

Система управления

Appr. for VFDCE, CULUS, C-TICK

Датчик давленияН

Номер изделия VFD (ЧРП)99616825

Преобразователь частотыВстроен.

Тип преобразователя частотыCUE 3X380-500V IP55 RUG 45KW

Технические данные

Диаметр вала48 мм

Тип исполненияAS

Исполнение насосаAS

Номинальный напор18.51 м

Номинальный расход621.7 м³/ч

Конструкция подшипникаСтандарт.

Тип установки уплотненияОдинарное

Допуски по рабочим хар-камISO9906:2012 3B

Первичное уплотнение валаBQQE

Код торцевого уплотнения валаBQQE

Текущий диаметр рабочего колеса281 мм

Номинальный диаметр рабочего колеса400

Скорость насоса, при которой расчитаны его характеристики1500 об/м

Данные электрооборудования

Номинальный ток82 A

Класс энергоэфф-тиIE5

Количество полюсов4

Класс изоляции (IEC 85)F

Степень защиты (IEC 34-5)IP55

Номинальная скорость150-1500 об/м

Частота питающей сети50 Hz

Номинальное напряжение3 x 400 В

Номинальная мощность - P245 кВт

Монтажн. обозначение по IEC 34-7IM B35

Cos фи - характеристика мощности0.96

Встроенная защита электродвигателяPTC/PT1

Изоляция подшипника с ведомой стороныНет

Эффективность электродвигателя при полной нагрузке95.9 %
