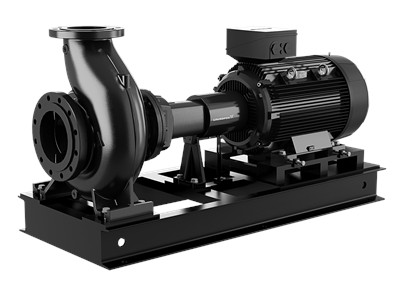

Консольные одноступенчатые насосыСерия: NKG
NKG 150-125-400/351 AA1F2AESBQQENW5
Стандартные насосы по ISO 2858
Номер продукта
No.93352257
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715471342737
№ продукта93352257
Наименование продуктаNKG 150-125-400/351 AA1F2AESBQQENW5
Другое
Вес (нетто)478 kg
Вес (брутто)533 kg
Language on pump nameplateCN
Объем поставки1.68 m³
Minimum efficiency index, MEI ≥0.51
Монтаж
Connect codeF
Coupling typeFlexible w/o spacer
Base frame designC-channel
Grouting (Yes/No)N
Code for base frame30
Pipe connection standardEN 1092-2
Size of inlet connectionDN 150
Type of inlet connectionDIN
Size of outlet connectionDN 125
Type of outlet connectionDIN
Maximum ambient temperature40 °C
Допустимое давлениеPN 16
Type key, code for pipework connectionF
Макс. рабочее давление16 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBrass
Material codeA
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsA
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionA1
Bearing designStandard
Shaft diameter42 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Mechanical seal typeSingle
Actual impeller diameter351 mm
Pump with motor (Yes/No)Y
Nominal impeller diameter400
Номинальный напор17.48 m
Номинальный расход144.5 m³/h
Pump speed on which pump data are based975 rpm
Данные электрооборудования
Rated speed975 rpm
IE efficiencyIE4 92,3%
Rated current24,1-22,9/13,9-13,3 A
Rated power - P211 kW
Starting current700 %
IE Efficiency classIE4
Cos phi - power factor0.75
Built-in motor protectionPTC
Тип двигателя160L
Число полюсов6
Motor efficiency at 1/2 load91.1 %
Motor efficiency at 3/4 load92.2 %
Bearing insulation type N-endN
Motor efficiency at full load92.3 %
Номин. напряжение3 x 380-400/660-690 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 (Protect. water jets/dust)
Частота питающей сети50 Hz
