Консольные одноступенчатые насосыСерия: NKG

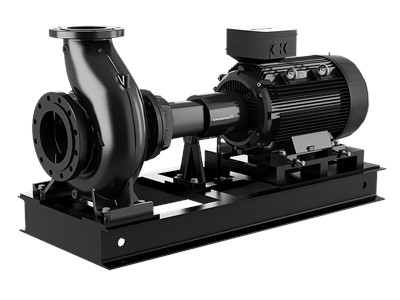

NKG 150-125-400/433 AIA1F2AESBQQEVW3
Стандартные насосы по ISO 2858
Номер продукта
No.93352111
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715471340085
№ продукта93352111
Наименование продуктаNKG 150-125-400/433 AIA1F2AESBQQEVW3
Другое
Вес (нетто)1040 kg
Вес (брутто)1100 kg
Language on pump nameplateCN
Объем поставки1.68 m³
Minimum efficiency index, MEI ≥0.50
Монтаж
Connect codeF
Coupling typeFlexible w/o spacer
Base frame designC-channel
Grouting (Yes/No)N
Code for base frame67
Pipe connection standardEN 1092-2
Size of inlet connectionDN 150
Type of inlet connectionDIN
Size of outlet connectionDN 125
Type of outlet connectionDIN
Maximum ambient temperature40 °C
Допустимое давлениеPN 16
Type key, code for pipework connectionF
Макс. рабочее давление16 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBrass
Material codeA
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsA
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionA1
Bearing designStandard
Shaft diameter42 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Mechanical seal typeSingle
Actual impeller diameter433 mm
Pump with motor (Yes/No)Y
Nominal impeller diameter400
Номинальный напор60.31 m
Номинальный расход307.2 m³/h
Pump speed on which pump data are based1485 rpm
Данные электрооборудования
Rated speed1485 rpm
IE efficiencyIE4 96,0%
Rated current138,0-131/79,5-76,0 A
Rated power - P275 kW
Starting current790 %
IE Efficiency classIE4
Cos phi - power factor0.86
Built-in motor protectionPTC
Тип двигателя280SA
Число полюсов4
Motor efficiency at 1/2 load95.2 %
Motor efficiency at 3/4 load95.8 %
Bearing insulation type N-endCOATED RING
Motor efficiency at full load96.0 %
Номин. напряжение3 x 380-400/660-690 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 (Protect. water jets/dust)
Частота питающей сети50 Hz
