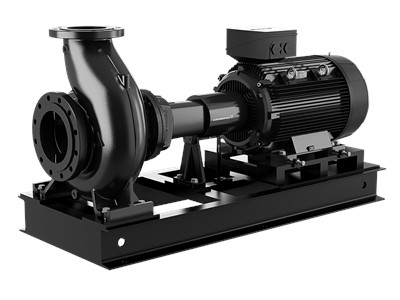

Консольные одноступенчатые насосыСерия: NKG
NKG 150-125-500/500 AA1F2AESBAQE1W3
Стандартные насосы по ISO 2858
Номер продукта
No.99119123
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5712607124557
№ продукта99119123
Наименование продуктаNKG 150-125-500/500 AA1F2AESBAQE1W3
Другое
Вес (нетто)1670 kg
Вес (брутто)1880 kg
Language on pump nameplateCN
Объем поставки4.01 m³
Minimum efficiency index, MEI ≥0.46
Монтаж
Connect codeF
Coupling typeFlexible w/o spacer
Base frame designC-channel
Grouting (Yes/No)N
Code for base frame79
Pipe connection standardEN 1092-2
Size of inlet connectionDN 150
Type of inlet connectionDIN
Size of outlet connectionDN 125
Type of outlet connectionDIN
Maximum ambient temperature60 °C
Допустимое давлениеPN 16
Type key, code for pipework connectionF
Макс. рабочее давление16 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBrass
Material codeA
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsA
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionA1
Bearing designStandard
Shaft diameter60 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBAQE
Code for shaft sealBAQE
Mechanical seal typeSingle
Actual impeller diameter500 mm
Pump with motor (Yes/No)Y
Nominal impeller diameter500
Номинальный напор77.61 m
Номинальный расход320.5 m³/h
Pump speed on which pump data are based1480 rpm
Данные электрооборудования
Rated speed1480 rpm
IE efficiencyIE3 95,7%
Rated current202-186/116 A
Rated power - P2110 kW
Starting current734 %
IE Efficiency classIE3
Cos phi - power factor0.87
Built-in motor protectionPTC
Тип двигателя315S
Число полюсов4
Motor efficiency at 1/2 load95.0 %
Motor efficiency at 3/4 load95.7 %
Bearing insulation type N-endSteel bearing
Motor efficiency at full load95.7 %
Номин. напряжение3 x 380-415D/660-690Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 (Protect. water jets/dust)
Частота питающей сети50 Hz
