Консольно-моноблочные одноступенчатыеСерия: NB

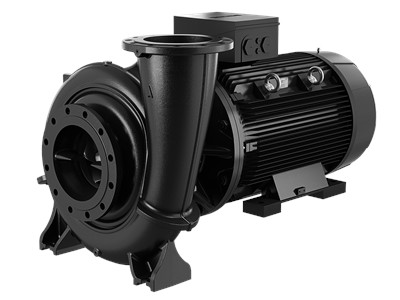

NB 250-500/417 AAF1AESBQQEYW3

Name: Пневмоэлемент
Address: ул. Елькина, 63, Челябинск, Челябинская область, 454091, RU
Telephone: +7 (351) 750-51-84
Price range: ₽₽

Консольно-моноблочные насосы одностороннего всасывания в соответствии с EN 733

Номер продукта

98975550

EAN код

5712604544723

Вес нетто

1880 кг

Вес брутто

1970 кг

Материал

ASTM class 35

Области применения

Кондиционирование воздуха в коммерческих зданиях
Промышленное отопление
Ирригация

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5712604544723

№ продукта98975550

Наименование продуктаNB 250-500/417 AAF1AESBQQEYW3

Другое

Вес(Нетто)1880 кг

Вес(Брутто)1970 кг

Объем поставки2.55 м³

Язык на заводской табличке насосаБританский английский

Минимальный индекс эффективности, MEI ≥0.48

Монтаж

Код присоединенияF1

Смазка подшипниковСмазка

Допустимое давлениеPN 10

Опорный блок (да / нет)N

Макс. рабочее давление10 бар

Корпус насоса на ножкахДа

Стандарт соединения трубEN 1092-2

Размер напорного патрубкаDN 250

Размер всасывающего патрубкаDN 300

Максимальная температура окружающей среды55 °C

Типовое обозначение, код трубного соединенияF1

Жидкость

Плотность998.2 кг/м³

Рабочая жидкостьВода

Диапазон температур жидкости-25 .. 120 °C

Температура перекачиваемой жидкости20 °C

Материалы

ВалStainless steel

Код резиныE

Код материалаA

Корпус насосаASTM class 35

Рабочее колесоЧугун

Рабочее колесо, EN/DINEN-GJL-200

Изнашиваемое кольцоЛатунь

Рабочее колесо, AISI/ASTMASTM class 30

Материал корпуса насоcаEN-GJL-250

Внутреннее покрытие корпуса насосаокраска методом катодного электроосаждения

Типовое обозначение, код материаловA

Тип модели, код для резиновых компонентов. E = EPDM, V=FKME

Система управления

Датчик давленияН

Преобразователь частотыОтсут.

Технические данные

Диаметр вала60 мм

Тип исполненияA

Исполнение насосаA

Номинальный напор52.58 м

Номинальный расход791.3 м³/ч

Конструкция подшипникаСтандарт.

Тип установки уплотненияОдинарное

Допуски по рабочим хар-камISO9906:2012 3B

Первичное уплотнение валаBQQE

Код торцевого уплотнения валаBQQE

Текущий диаметр рабочего колеса417 мм

Номинальный диаметр рабочего колеса500

Скорость насоса, при которой расчитаны его характеристики1490 об/м

Данные электрооборудования

Пусковой ток790 %

Номинальный ток280 A

Класс энергоэфф-тиIE4

Количество полюсов4

Класс изоляции (IEC 85)F

Степень защиты (IEC 34-5)IP55

ЭнергоэффективностьIE4 96,6%

Номинальная скорость1490 об/м

Тип электродвигателяINNOMOTICS

Частота питающей сети50 Hz

Номинальное напряжение3 x 380-420D/660-725Y В

Номинальная мощность - P2160 кВт

Монтажн. обозначение по IEC 34-7IM B35

Cos фи - характеристика мощности0.85

Встроенная защита электродвигателяPTC

Изоляция подшипника с ведомой стороныНет

Эффективность двигателя при 3/4 нагрузки96.8 %

Эффективность электродвигателя при 1/2 нагрузки96.6 %

Эффективность электродвигателя при полной нагрузке96.6 %
