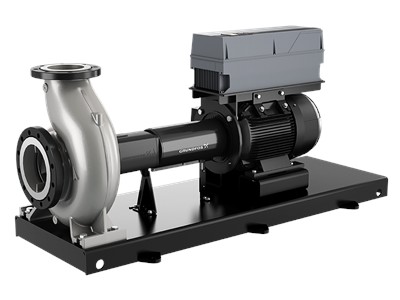

NKGE 80-50-315/344 AA1F3KFSDAQFVW1
Консольные одноступенчатые насосыСерия: NKGE

NKGE 80-50-315/344 AA1F3KFSDAQFVW1

Стандартные насосы по ISO 2858 с частотно-регулируемыми двигателями

Номер продукта

No.93456714

Области применения

  • Отопление в коммерческих зданиях
  • Кондиционирование воздуха в коммерческих зданиях
  • Повышение давления воды в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5715472984837
№ продукта93456714
Наименование продуктаNKGE 80-50-315/344 AA1F3KFSDAQFVW1

Другое

Вес (нетто)781 kg
Вес (брутто)992 kg
Language on pump nameplateGB
Объем поставки4.01 m³
Minimum efficiency index, MEI ≥0.36

Монтаж

Connect codeF
Coupling typeFlexible w/o spacer
Base frame designEN/ISO
Grouting (Yes/No)Y
Code for base frame10C ST
Pipe connection standardEN 1092-1
Size of inlet connectionDN 80
Type of inlet connectionDIN
Size of outlet connectionDN 50
Type of outlet connectionDIN
Допустимое давлениеPN 25
Type key, code for pipework connectionF
Макс. рабочее давление25 bar
Диапазон температуры окружающей среды-10 .. 50 °C

Жидкость

Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 140 °C
Температура перекачиваемой жидкости20 °C

Материалы

ShaftStainless steel
FlangeCast iron
Wear ringStainless steel
Material codeK
Code for rubberF
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsK
Type key, code for rubber components. E = EPDM, V=FKMF

Управление

Appr. for VFDCE, CULUS, C-TICK
Pressure sensorN
VFD product number93260020
Frequency converterBuilt-in
Type of frequency converterCUE 3X380-500V IP55 RUG 75KW

Технические данные

Pump versionA1
Bearing designStandard
Shaft diameter32 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealDAQF
Code for shaft sealDAQF
Mechanical seal typeSingle
Actual impeller diameter344 mm
Pump with motor (Yes/No)Y
Nominal impeller diameter315
Номинальный напор149.5 m
Номинальный расход96.52 m³/h
Pump speed on which pump data are based3000 rpm

Данные электрооборудования

Rated speed300-3000 rpm
Rated current138 A
Rated power - P275 kW
IE Efficiency classIE5
Cos phi - power factor0.96
Built-in motor protectionPTC/PT1
Тип двигателя280S
Число полюсов2
Bearing insulation type N-endN
Motor efficiency at full load95.9 %
Номин. напряжение3 x 400 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
