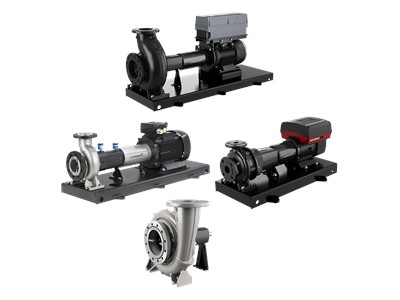

Консольные одноступенчатые насосыСерия: NKGE, SuperVortex impeller
NKGE 125-100-250/255 VBA1F2LESBQQERW1
Standard pumps с фланцами по ISO 2858 с частотно-регулируемыми двигателями
Номер продукта
No.93037616
Области применения
- Коммерческая канализация
- Механическая обработка
- Промышленная очистка
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715123339467
№ продукта93037616
Наименование продуктаNKGE 125-100-250/255 VBA1F2LESBQQERW1
Другое
Вес (нетто)457 kg
Вес (брутто)512 kg
Language on pump nameplateGB
Объем поставки1.68 m³
Монтаж
Connect codeF
Coupling typeFlexible w/o spacer
Base frame designEN/ISO
Grouting (Yes/No)N
Code for base frame8 ST
Pipe connection standardEN 1092-1
Size of inlet connectionDN 125
Type of inlet connectionDIN
Size of outlet connectionDN 100
Type of outlet connectionDIN
Допустимое давлениеPN 16
Type key, code for pipework connectionF
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-10 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeCast iron
Material codeL
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsL
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Appr. for VFDCE, CULUS, C-TICK
Pressure sensorN
VFD product number99616823
Frequency converterBuilt-in
Type of frequency converterCUE 3X380-500V IP55 RUG 30KW
Технические данные
Pump versionA1
Max. Particle25 mm
Bearing designStandard
Shaft diameter42 mm
Curve toleranceISO9906:2012 3B
Type of impellerSuperVortex
Primary shaft sealBQQE
Code for shaft sealBQQE
Mechanical seal typeSingle
Actual impeller diameter255 mm
Pump with motor (Yes/No)Y
Nominal impeller diameter250
Номинальный напор27.5 m
Номинальный расход116.7 m³/h
Pump speed on which pump data are based3000 rpm
Данные электрооборудования
Rated speed300-3000 rpm
Rated current57 A
Rated power - P230 kW
IE Efficiency classIE5
Cos phi - power factor0.95
Built-in motor protectionPTC/PT1
Тип двигателя200L
Число полюсов2
Bearing insulation type N-endN
Motor efficiency at full load94.9 %
Номин. напряжение3 x 400 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
