NKGE 125-100-250/275 VBA1F2LESBQQESW1

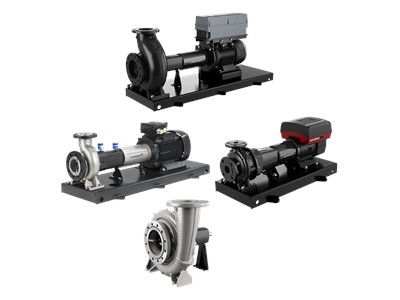

Консольные одноступенчатые насосыСерия: NKGE, SuperVortex impeller

NKGE 125-100-250/275 VBA1F2LESBQQESW1

Standard pumps с фланцами по ISO 2858 с частотно-регулируемыми двигателями

Номер продукта

No.93037831

Области применения

  • Коммерческая канализация
  • Механическая обработка
  • Промышленная очистка

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5715123343136
№ продукта93037831
Наименование продуктаNKGE 125-100-250/275 VBA1F2LESBQQESW1

Другое

Вес (нетто)491 kg
Вес (брутто)546 kg
Language on pump nameplateGB
Объем поставки1.68 m³

Монтаж

Connect codeF
Coupling typeFlexible w/o spacer
Base frame designEN/ISO
Grouting (Yes/No)N
Code for base frame8 ST
Pipe connection standardEN 1092-1
Size of inlet connectionDN 125
Type of inlet connectionDIN
Size of outlet connectionDN 100
Type of outlet connectionDIN
Допустимое давлениеPN 16
Type key, code for pipework connectionF
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-10 .. 50 °C

Жидкость

Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C

Материалы

ShaftStainless steel
FlangeCast iron
Material codeL
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsL
Type key, code for rubber components. E = EPDM, V=FKME

Управление

Appr. for VFDCE, CULUS, C-TICK
Pressure sensorN
VFD product number99616824
Frequency converterBuilt-in
Type of frequency converterCUE 3X380-500V IP55 RUG 37KW

Технические данные

Pump versionA1
Max. Particle25 mm
Bearing designStandard
Shaft diameter42 mm
Curve toleranceISO9906:2012 3B
Type of impellerSuperVortex
Primary shaft sealBQQE
Code for shaft sealBQQE
Mechanical seal typeSingle
Actual impeller diameter275 mm
Pump with motor (Yes/No)Y
Nominal impeller diameter250
Номинальный напор32 m
Номинальный расход135.7 m³/h
Pump speed on which pump data are based3000 rpm

Данные электрооборудования

Rated speed300-3000 rpm
Rated current70 A
Rated power - P237 kW
IE Efficiency classIE5
Cos phi - power factor0.96
Built-in motor protectionPTC/PT1
Тип двигателя200L
Число полюсов2
Bearing insulation type N-endN
Motor efficiency at full load95.9 %
Номин. напряжение3 x 400 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz

Документация

Руководства по монтажу и эксплуатации

PDFNK, NKE, NKG, NKGE (Service instructions)PDFNKG, Model B Double and cartridge seals, oil or grease lubrication (Service Instruction)PDFNB, NBG, NK, NKG Coated solutions Service InstructionsPDFNK, NKE, NKG, NKGE and LS Laser alignment (Service instructions)PDFTPE, TPED; TPE2, TPE2 D, TPE3, TPE3 D; NBE, NBGE, NKE, NKGE; MTBE (Safety instructions)PDFNB, NBG, NK, NKG, TP, TPD, ATEX-approved pumps (Safety instructions)PDFNBE, NBGE, NKE, NKGE, TPE Series 1000, TPE Series 2000, from 30 kW 2-pole and 18.5 kW 4-pole (I & O instructions)PDFNK, NKG, Model B (I & O instructions)PDFNKG (ZH and GB) (Installation and operating instructions)PDFNKG (ZH and GB) (Installation and operating instructions)PDFNK, NKG (GB-CN-JP version) (Installation and operating instructions)PDFNK, NKG, High Temperature (Installation and operating instructions)
