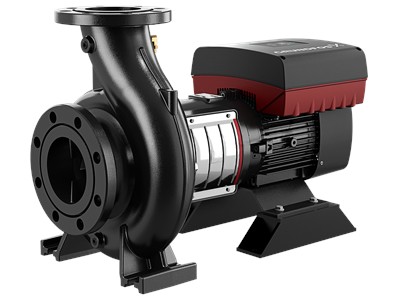

Консольно-моноблочные одноступенчатые насосыСерия: NBSE
NBSE 015-090/9.84 AASG6S2ESBQQELCA
Консольный насос с торцевым всасыванием с частотно-регулируемыми двигателями и фланцевыми соединениями ANSI.
Номер продукта
No.93184813
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715468954981
№ продукта93184813
Наименование продуктаNBSE 015-090/9.84 AASG6S2ESBQQELCA
Другое
Вес (нетто)113 kg
Вес (брутто)113 kg
DOE Pump Energy Index VL0.39
Объем поставки0.216 m³
Монтаж
Connect codeG
Support block (Yes/No)Y
Pipe connection standardASME B16.1
Size of inlet connection2.5 inch
Size of outlet connection1.5 inch
Maximum ambient temperature50 °C
Mounting options design codeB
Допустимое давлениеClass 125
Type key, code for pipework connectionG
Макс. рабочее давление12 bar
Стандарт трубного присоединенияANSI
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Material codeS2
Code for rubberE
Корпус насосаCast iron
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsS2
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Control panelHMI300 - Advanced
Function ModuleFM310 - Advanced
Pressure sensorN
Frequency converterBuilt-in
Технические данные
Pump versionAS
Curve tolerance2B HI 14.6:2016
Primary shaft sealBQQE
Code for shaft sealBQQE
Actual impeller diameter250 mm
Номинальный напор39.78 m
Номинальный расход31.39 m³/h
Pump speed on which pump data are based2200 rpm
Данные электрооборудования
Rated speed180-2200 rpm
Rated current9.10-8.70 A
Motor standardNEMA
Rated power - P25.5 kW
IE Efficiency classIE5
Cos phi - power factor0.91-0.89
Built-in motor protectionELEC
Тип двигателя132G
Число полюсов4
Bearing insulation type N-endSteel bearing
Motor efficiency at full load93.1 %
Номин. напряжение3 x 440-480 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Mounting designation (IEC 34-7, Code I)NEMA type C / foot
Частота питающей сети50 / 60 Hz
