Консольно-моноблочные одноступенчатые насосыСерия: NBSE

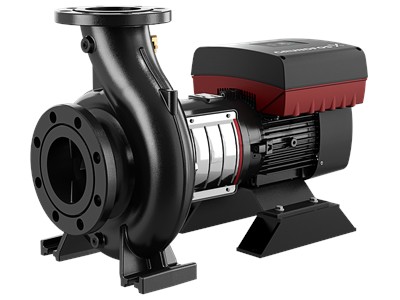

NBSE 015-090/9.84 AASG7SAESDQQEQCB
Консольный насос с торцевым всасыванием с частотно-регулируемыми двигателями и фланцевыми соединениями ANSI.
Номер продукта
No.93184854
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715468955698
№ продукта93184854
Наименование продуктаNBSE 015-090/9.84 AASG7SAESDQQEQCB
Другое
Вес (нетто)199 kg
Вес (брутто)199 kg
DOE Pump Energy Index VL0.50
Объем поставки0.321 m³
Монтаж
Connect codeG
Support block (Yes/No)Y
Pipe connection standardASME B16.42
Size of inlet connection2.5 inch
Size of outlet connection1.5 inch
Maximum ambient temperature50 °C
Mounting options design codeC
Допустимое давлениеClass 300
Type key, code for pipework connectionG
Макс. рабочее давление25 bar
Стандарт трубного присоединенияANSI
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-20 .. 140 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeDuctile iron
Material codeSA
Code for rubberE
Корпус насосаDuctile iron
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsSA
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Control panelHMI300 - Advanced
Function ModuleFM310 - Advanced
Pressure sensorN
Frequency converterBuilt-in
Технические данные
Pump versionAS
Curve tolerance2B HI 14.6:2016
Primary shaft sealDQQE
Code for shaft sealDQQE
Actual impeller diameter250 mm
Номинальный напор98.48 m
Номинальный расход49.28 m³/h
Pump speed on which pump data are based4000 rpm
Данные электрооборудования
Rated speed360-4000 rpm
Rated current34.3-31.6 A
Motor standardNEMA
Rated power - P222 kW
IE Efficiency classIE5
Cos phi - power factor0.94
Built-in motor protectionELEC
Тип двигателя180C
Число полюсов2
Bearing insulation type N-endSteel bearing
Motor efficiency at full load94.1 %
Номин. напряжение3 x 440-480 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Mounting designation (IEC 34-7, Code I)NEMA type C / foot
Частота питающей сети50 / 60 Hz
