Консольно-моноблочные одноступенчатые насосыСерия: NBGE, SuperVortex impeller

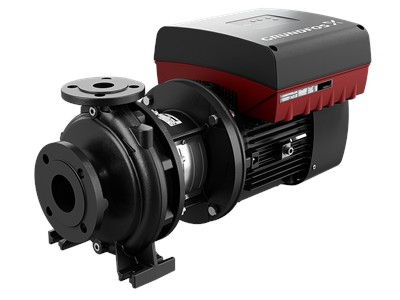

NBGE 100-80-160/158 VAAF2CESBQQELWB
End-suction close-coupled pumps с фланцами по ISO 2858 and frequency-controlled motors
Номер продукта
No.92822474
Области применения
- Коммерческая канализация
- Механическая обработка
- Промышленная очистка
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715120093324
№ продукта92822474
Наименование продуктаNBGE 100-80-160/158 VAAF2CESBQQELWB
Другое
Вес (нетто)79 kg
Вес (брутто)96 kg
Language on pump nameplateGB
Объем поставки0.315 m³
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-2
Size of inlet connectionDN 100
Size of outlet connectionDN 80
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-20 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Material codeC
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsC
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Control panelHMI300 - Advanced
Function ModuleFM310 - Advanced
Pressure sensorN
Frequency converterBuilt-in
Технические данные
Pump versionA
Max. Particle20 mm
Bearing designStandard
Shaft diameter32 mm
Curve toleranceISO9906:2012 3B2
Type of impellerSuperVortex
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter158 mm
Nominal impeller diameter160
Номинальный напор11.68 m
Номинальный расход57.26 m³/h
Pump speed on which pump data are based2898 rpm
Данные электрооборудования
Rated speed360-4000 rpm
Rated current10.3-8.20 A
Rated power - P25.5 kW
IE Efficiency classIE5
Cos phi - power factor0.92-0.88
Built-in motor protectionELEC
Число полюсов2
Mount. design. acc. IEC 34-7IM V1/B5
Bearing insulation type N-endSteel bearing
Motor efficiency at full load92.7 %
Номин. напряжение3 x 380-500 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
