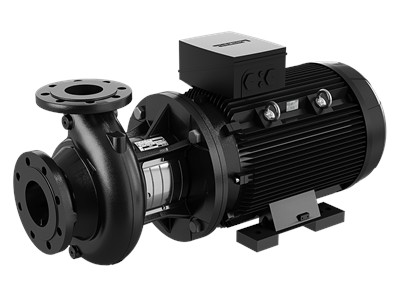

Консольно-моноблочные одноступенчатые насосыСерия: NBG, SuperVortex impeller
NBG 80-50-200/199 VAAF2CESBQQEOW1
Close-coupled pumps с фланцами по ISO 2858
Номер продукта
No.92811526
Области применения
- Коммерческая канализация
- Механическая обработка
- Промышленная очистка
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715119928798
№ продукта92811526
Наименование продуктаNBG 80-50-200/199 VAAF2CESBQQEOW1
Другое
Вес (нетто)159 kg
Вес (брутто)184 kg
Language on pump nameplateCN
Объем поставки0.707 m³
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-2
Size of inlet connectionDN 80
Size of outlet connectionDN 50
Maximum ambient temperature60 °C
Pump housing with feet (Yes/No)No
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Material codeC
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsC
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionA
Max. Particle20 mm
Bearing designStandard
Shaft diameter24 mm
Curve toleranceISO9906:2012 3B
Type of impellerSuperVortex
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter199 mm
Nominal impeller diameter200
Номинальный напор40.39 m
Номинальный расход61.03 m³/h
Pump speed on which pump data are based2940 rpm
Данные электрооборудования
Rated speed2940 rpm
IE efficiencyIE3 91,9%
Rated current27,5-25,5/15,8-14,5 A
Rated power - P215 kW
Starting current826-770 %
IE Efficiency classIE3
Cos phi - power factor0.89
Built-in motor protectionPTC
Тип двигателя160MB
Число полюсов2
Motor efficiency at 1/2 load90.8-91.3 %
Motor efficiency at 3/4 load91.8-92.1 %
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endSteel bearing
Motor efficiency at full load91.9 %
Номин. напряжение3 x 380-415D/660-690Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 (Protect. water jets/dust)
Частота питающей сети50 Hz
