Консольно-моноблочные одноступенчатые насосыСерия: NBG, SuperVortex impeller

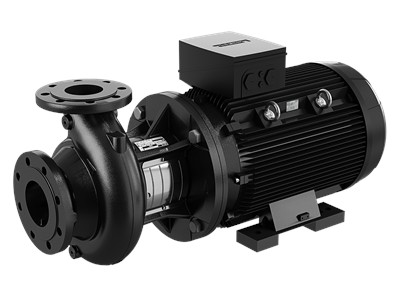

NBG 100-80-160/171 VAAF2CESBQQENW1
Close-coupled pumps с фланцами по ISO 2858
Номер продукта
No.93422747
Области применения
- Коммерческая канализация
- Механическая обработка
- Промышленная очистка
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715472489059
№ продукта93422747
Наименование продуктаNBG 100-80-160/171 VAAF2CESBQQENW1
Другое
Вес (нетто)142 kg
Вес (брутто)167 kg
Language on pump nameplateGB
Объем поставки0.707 m³
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-2
Size of inlet connectionDN 100
Size of outlet connectionDN 80
Maximum ambient temperature55 °C
Pump housing with feet (Yes/No)No
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Material codeC
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsC
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionA
Max. Particle20 mm
Bearing designStandard
Shaft diameter32 mm
Curve toleranceISO9906:2012 3B
Type of impellerSuperVortex
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter171 mm
Nominal impeller diameter160
Номинальный напор17.55 m
Номинальный расход76.22 m³/h
Pump speed on which pump data are based2955 rpm
Данные электрооборудования
Rated speed2955 rpm
IE efficiencyIE4 92,6%
Rated current19.1/11 A
Rated power - P211 kW
Starting current860 %
IE Efficiency classIE4
Cos phi - power factor0.90
Built-in motor protectionPTC
Тип двигателяINNOMOTICS
Число полюсов2
Motor efficiency at 1/2 load92.0 %
Motor efficiency at 3/4 load92.8 %
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endSteel bearing
Motor efficiency at full load92.6 %
Номин. напряжение3 x 380-420D/660-725Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
